Чем сигнал 4-20 мА удобен для ПЛК?

Токовый выход меньше зависит от падения напряжения на кабеле и хорошо работает на длинных линиях. Значение ниже 4 мА обычно можно трактовать как обрыв или неисправность цепи.

Нужен двухпроводный или четырёхпроводный датчик 4-20 мА?

Двухпроводные датчики питаются от самой токовой петли и проще для шкафов автоматики. Четырёхпроводные используют отдельное питание и подходят, когда сенсору нужно больше энергии или есть активная электроника.

Как сопоставить 4-20 мА с измеряемым диапазоном?

Нижний предел шкалы LRV обычно соответствует 4 мА, верхний URV — 20 мА; промежуточное значение рассчитывают линейно: X=LRV+(I-4)/16×(URV-LRV). Например, для датчика давления 0–10 бар ток 12 мА означает 5 бар. В ПЛК задают те же пределы масштабирования.

Как проверить допустимую нагрузку токовой петли?

Максимальная сумма сопротивлений входа, кабеля и барьеров определяется напряжением питания: Rmax=(Uпит−Uмин датчика)/0,02 А. Если датчику требуется не менее 12 В, при питании 24 В доступно около 600 Ом. В расчет включают вход AI 250–500 Ом, искробарьер и падение на длинной линии.

Совместимы ли датчики 4-20 мА с HART?

Да, если в паспорте указан HART 5/7: цифровой FSK-сигнал 1200/2200 Гц накладывается поверх аналоговых 4-20 мА и не искажает измерение. Для связи нужен вход или модем HART и нагрузка петли обычно 230–600 Ом. Через HART задают диапазон, демпфирование, диагностику и теги.

80 позиций в подборке

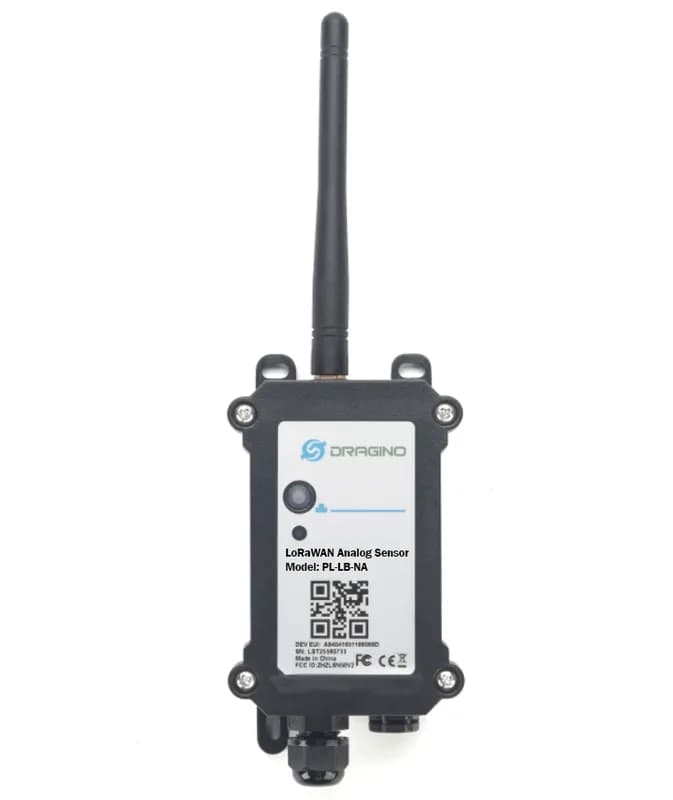

Датчики 4-20 мА

Датчики 4-20 мА — измерительные преобразователи давления, температуры, уровня, расхода и положения с унифицированным токовым выходом для АСУ ТП. При выборе учитывают диапазон и точность измерения, питание петли 12–36 В DC, допустимую нагрузку, исполнение корпуса, степень защиты IP, взрывозащиту и тип присоединения. Применяются на линиях, резервуарах, насосных станциях и в шкафах КИПиА.
