Question 1

Как подобрать корпус для электронной платы или одноплатника?

Accepted Answer

Корпус выбирают по габаритам платы, разъёмам (вырезы под Ethernet, USB, питание), материалу (ABS, алюминий для отвода тепла и экранирования) и степени защиты IP для пыли и влаги. Для DIN-рейки берут модульные шкафные корпуса. Учитывают крепёж (стойки, винты M2.5/M3), вентиляцию и место под радиатор или вентилятор.

Question 2

Как организовать охлаждение вычислителя или AI-модуля?

Accepted Answer

Для пассивного отвода тепла ставят радиатор на SoC через термопрокладку или термопасту, для нагруженных Jetson и edge-компьютеров добавляют вентилятор (обычно 5/12 В DC, разъём 2–4 pin с тахометром и ШИМ-управлением оборотов). Считают тепловой пакет (TDP) и площадь радиатора. В запылённой среде предпочитают безвентиляторное охлаждение с теплоотводом на корпус.

Question 3

Как выбрать микрофон или динамик для устройства?

Accepted Answer

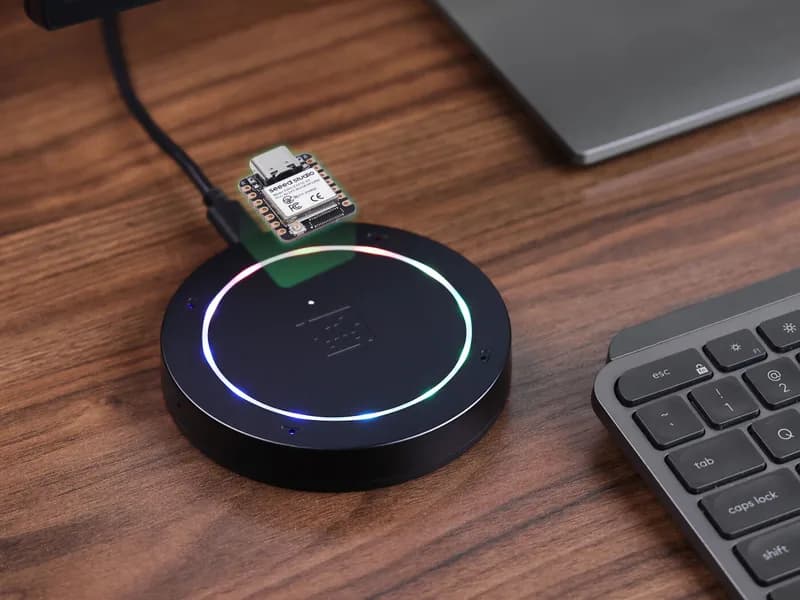

Цифровые MEMS-микрофоны (I2S/PDM) удобны для голосового ввода и массивов под обработку звука, аналоговые — для простых задач. Динамики подбирают по мощности (Вт), импедансу (4/8 Ом) и нужен ли усилитель класса D. Для голосовых интерфейсов берут микрофонные массивы с шумоподавлением; учитывайте акустическое оформление корпуса.

Question 4

Какой крепёж и механику использовать для сборки прибора?

Accepted Answer

Стандартный крепёж — винты M2/M2.5/M3, латунные стойки, резьбовые втулки под запрессовку в пластик, нейлоновые стяжки для кабеля. Для подвижных частей и осей применяют подшипники, валы, муфты, ремни GT2 и алюминиевый профиль. Подбирайте длину винта под толщину стенки и материал стойки (металл против нейлона) под нагрузку.

Question 5

Какие кнопки и устройства ввода поставляете?

Accepted Answer

Это тактовые кнопки и переключатели для плат, антивандальные металлические кнопки с IP-защитой для панелей, энкодеры, а также механические свитчи и кейкапы для клавиатур и пультов. Выбирают по току контактов, усилию нажатия, типу фиксации (с фиксацией/без) и способу монтажа (THT, панельный). Уточняйте подсветку и цвет индикации.

Question 6

Подбираете корпус, охлаждение и крепёж комплектом юрлицу?

Accepted Answer

Да, собираем механику под проект: корпус под плату, радиатор и вентилятор под тепловой пакет, крепёж и профиль — отгружаем юрлицам по безналу с КП и счётом. Ходовые позиции в наличии, по остальным называем срок поставки. Доставка по России с документами.

Question 7

Можно ли использовать 3D-печатные корпуса в промышленных условиях?

Accepted Answer

Зависит от материала и нагрузки. PLA не подходит — низкая термостойкость и влагопоглощение. PETG или ASA держат температуру до 80–90 °C и устойчивы к УФ, но механическая прочность ниже металла. Для прототипов и контролируемых сред — допустимо, для вибрационных или ударных нагрузок — только сертифицированный металл или инженерный пластик с известным модулем упругости.

Question 8

Как выбрать крепёж для шагового двигателя под конкретную раму?

Accepted Answer

Ориентируйтесь на три параметра: фланцевый стандарт двигателя (NEMA17 = 42×42 мм, NEMA23 = 57×57 мм), толщину рамы и допустимый момент затяжки. Для алюминиевых профилей серии 20×20 или 40×40 (V-slot, T-slot) используйте специализированные угловые кронштейны с пазовыми гайками — они позволяют регулировать положение без сверления. Убедитесь, что длина вала двигателя совместима с применяемой муфтой или шестерёнчатой передачей.

Question 9

Как подобрать степень защиты корпуса для электроники в цеху или на улице?

Accepted Answer

Ориентируйтесь на IEC 60529: IP54 достаточно от пыли и брызг, IP65 — от струй воды, IP67 — при кратковременном погружении. Для улицы проверьте УФ-стойкость, диапазон −40…+80 °C, уплотнение EPDM/силикон и вводы M12/M16 с тем же IP.

Question 10

Какие параметры нужны для подбора линейных направляющих и кареток?

Accepted Answer

Нужны ход, масса нагрузки, скорость, ускорение, моментная нагрузка Mx/My/Mz и требуемый люфт. Для валов обычно оценивают диаметр 8–30 мм и тип опоры SK/SHF, для рельсов — типоразмер 12/15/20/25, класс точности и предварительный натяг.

Question 11

Как проверить совместимость крепежа с алюминиевым конструкционным профилем?

Accepted Answer

Сверьте серию профиля и ширину Т-паза: 20-я серия обычно паз 5/6 мм, 30-я — 8 мм, 40/45-я — 8 или 10 мм. Подбирайте Т-гайки под паз и резьбу M4–M8, винты по DIN 912/ISO 4762, а длину — с учетом толщины соединителя и глубины зацепления.
