Basler

Basler a2A2840-67g5mUV

Name: Basler a2A2840-67g5mUV
Brand: Basler
SKU: 109238
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A2840-67g5mUV
Артикул: 109238
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 X

Описание

Камера Basler a2A2840-67g5mUV 5GigE с УФ-CMOS-датчиком Sony IMX487 обеспечивает скорость 67 кадров в секунду при разрешении 8,1 Мп.

Характеристики

Product Family	ace 2 X
Product Line	ace 2 X UV
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX487
Shutter	Global Shutter
Sensor Format	2/3"
Sensor Type	CMOS
Sensor Size	7.78 mm × 7.78 mm
Resolution (H x V)	2840 px × 2840 px
Resolution	8.1 MP
Pixel Size (H x V)	2.74 μm × 2.74 μm
Frame rate	67 fps
Mono/Color	Mono
Spectrum	UV
Camera Data Interface	5GigE
Camera Data Connector	RJ45 receptacle (GigE)
Exposure Control	hardware trigger programmable via the camera API
Power Supply	12-24 VDC
Power Requirements	(typical) 5.7 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	55.5 mm x 29 mm x 29 mm
Lens Mount	C-mount
Operating Temperature	-10 °C - 50 °C Housing Alternatives none Technical Drawing Download

Сравнение с аналогами

Инженерный разбор

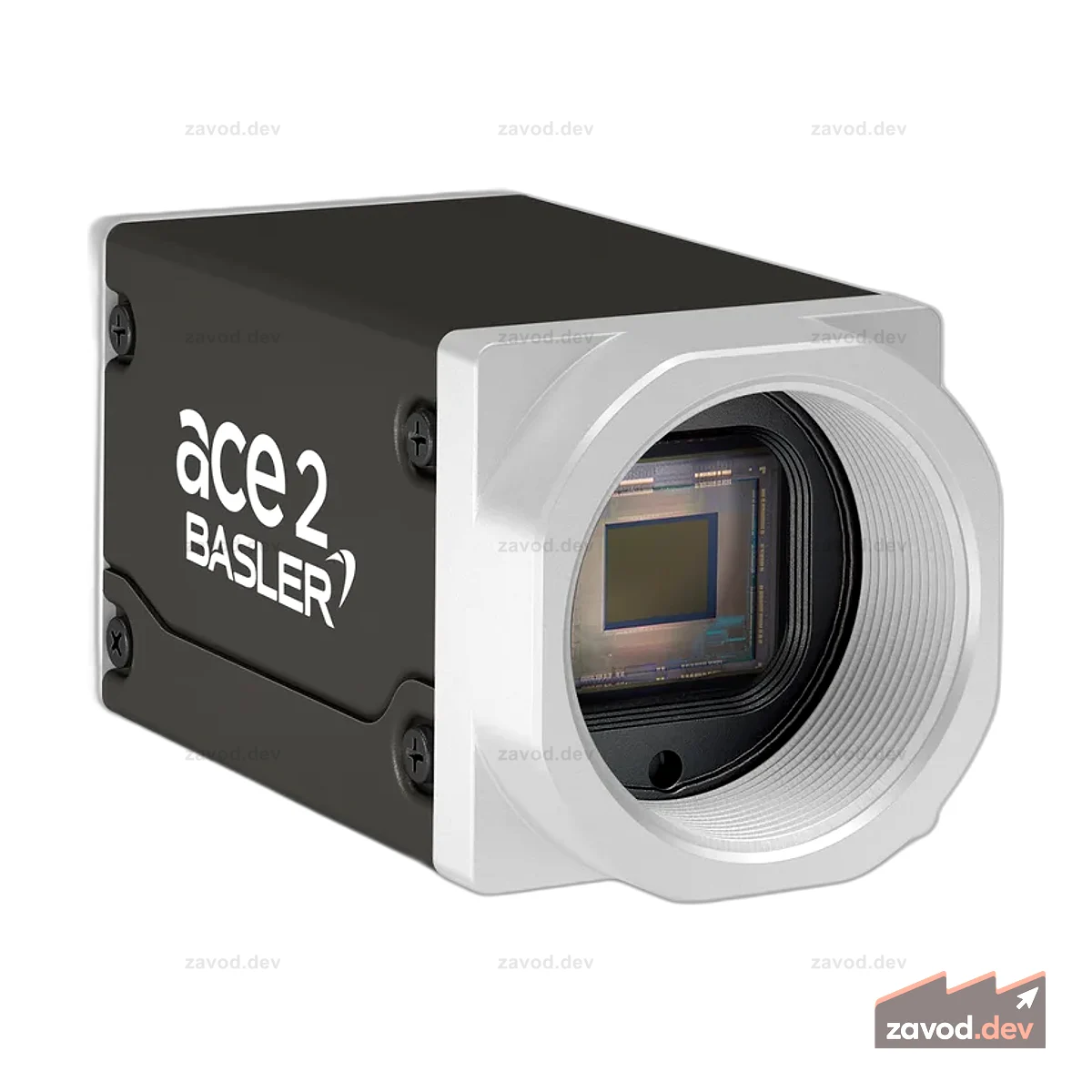

Характеристика	Basler a2A2840-67g5mUV	Basler a2A2840-48umUV	Basler a2A2560-20gmSWIR	Basler a2A2048-35gmSWIR
Product Family	ace 2 X	ace 2 X	ace 2 X	ace 2 X
Product Line	ace 2 X UV	ace 2 X UV	ace 2 X visSWIR	ace 2 X visSWIR
Camera Series	Basler ace 2	Basler ace 2	Basler ace 2	Basler ace 2
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX487	IMX487	IMX992	IMX993
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	2/3"	2/3"	1/1,4''	1/1.8"
Sensor Type	CMOS	CMOS	InGaAs	InGaAs
Sensor Size	7.78 mm × 7.78 mm	7.78 mm × 7.78 mm	8.8 mm × 7.1 mm	7.1 mm × 5.3 mm
Resolution (H x V)	2840 px × 2840 px	2840 px × 2840 px	2560 px × 2048 px	2048 px × 1536 px
Resolution	8.1 MP	8.1 MP	5.2 MP	3.1 MP

Сенсор Sony IMX487 формата 2/3" с квадратной матрицей 2840 × 2840 пикселей (8,1 МП) и размером пикселя 2,74 мкм работает в ультрафиолетовом спектре — это принципиально отличает данную камеру от монохромных устройств видимого диапазона: УФ-чувствительность позволяет фиксировать люминесценцию, флуоресцентные метки и структуры поверхностей, невидимые в обычном свете. Глобальный затвор обеспечивает одновременную экспозицию всех 8,1 МП, исключая геометрические артефакты при съёмке динамичных сцен. Скорость 67 к/с при такой плотности пикселей генерирует высокий поток данных — это напрямую обусловило выбор интерфейса передачи.

Интерфейс 5GigE с разъёмом RJ45 рассчитан на передачу плотного потока данных по стандартной сетевой инфраструктуре без специализированных карт захвата. Питание принимается от источника 12–24 В постоянного тока, типовое потребление составляет 5,7 Вт. Степень защиты IP30 означает барьер лишь против крупных твёрдых предметов — пыль и влага не задерживаются, поэтому размещение в незащищённых или влажных условиях требует внешнего ограждения.

Корпус типа Box с габаритами 55,5 × 29 × 29 мм несёт посадку C-mount под объектив. Рабочий диапазон −10 °C – 50 °C задаёт верхнюю и нижнюю границы допустимой среды эксплуатации. Управление экспозицией реализовано через аппаратный триггер с программированием по API камеры: аппаратный сигнал минует программный стек операционной системы, что снижает джиттер синхронизации по сравнению с программными методами запуска.
