Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

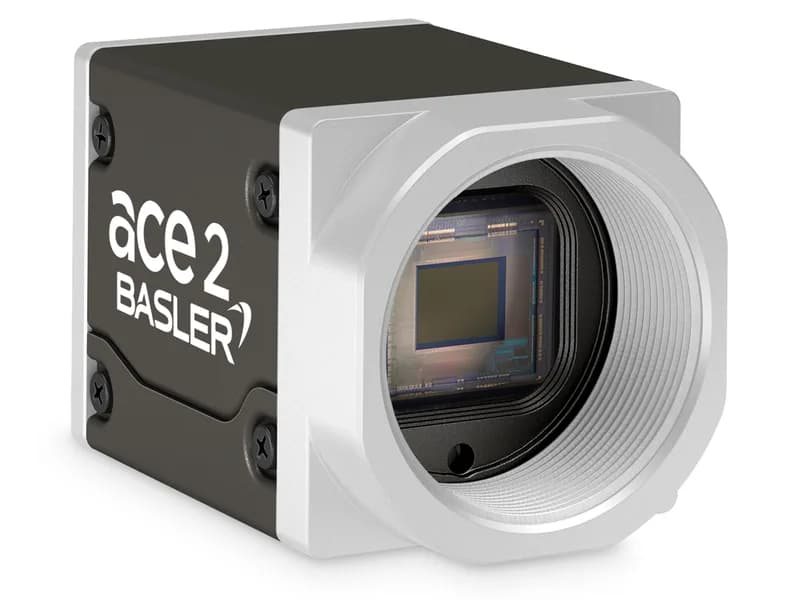

Basler a2A2560-70umSWIR

Name: Basler a2A2560-70umSWIR
Brand: Basler
SKU: 109373
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A2560-70umSWIR
Артикул: 109373
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 X

Описание

Камера Basler a2A2560-70umSWIR USB 3.0 с сенсором Sony IMX992 InGaAs обеспечивает скорость 72 изображения в секунду с разрешением 5,3 МП. Камера формирует изображения в диапазоне длин волн от 0,4 мкм до 1,7 мкм.

Характеристики

Product Family	ace 2 X
Product Line	ace 2 X visSWIR
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX992
Shutter	Global Shutter
Sensor Format	1/1,4''
Sensor Type	InGaAs
Sensor Size	8.8 mm × 7.1 mm
Resolution (H x V)	2560 px × 2048 px
Resolution	5.2 MP
Pixel Size (H x V)	3.45 μm × 3.45 μm
Frame rate	70 fps
Mono/Color	Mono
Spectrum	Visible + SWIR
Camera Data Interface	USB 3.0
Camera Data Connector	USB 3.0 Type Micro B receptacle
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Exposure Control	hardware trigger programmable via the camera API
Camera I/O Connector	M8 6-Pin receptacle
Power Supply	Via USB 3.0 interface or 12-24 VDC
Power Requirements	(typical) 3.5 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	42.8 mm x 29 mm x 29 mm
Lens Mount	C-mount

Инженерный разбор

Operating Temperature	-10 °C - 50 °C Technical Drawing Download

Характеристика	Basler a2A2560-70umSWIR	Basler a2A2048-110umSWIR	Basler a2A5328-35cc	Basler a2A2448-210cm
Product Family	ace 2 X	ace 2 X	ace 2 V	ace 2 V
Product Line	ace 2 X visSWIR	ace 2 X visSWIR	—	—
Camera Series	Basler ace 2	Basler ace 2	Basler ace 2	Basler ace 2
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX992	IMX993	IMX540	IMX537
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	1/1,4''	1/1.8"	1.2"	1/1.8"
Sensor Type	InGaAs	InGaAs	CMOS	CMOS
Sensor Size	8.8 mm × 7.1 mm	7.1 mm × 5.3 mm	14.57 mm × 12.6 mm	6.71 mm × 5.61 mm
Resolution (H x V)	2560 px × 2048 px	2048 px × 1536 px	5328 px × 4608 px	2448 px × 2048 px
Resolution	5.2 MP	3.1 MP	24.4 MP	5.1 MP

2560 px × 2048 px и 5.2 MP указывают на матрицу для детальной съёмки по площади кадра, а Global Shutter снижает риск геометрических искажений при движении объекта или при импульсной подсветке по сравнению с rolling shutter. Sensor Type InGaAs и Spectrum Visible + SWIR означают работу не только в видимом диапазоне, но и в SWIR; это принципиально отличается от камер только с видимым спектром, когда требуется регистрация отклика материалов за пределами обычной монохромной съёмки.

Sensor Size 8.8 mm × 7.1 mm, Sensor Format 1/1,4'' и Pixel Size 3.45 μm × 3.45 μm важны при подборе оптики под C-mount: объектив должен покрывать соответствующее поле изображения, иначе возможны ограничения по краям кадра. Frame rate 70 fps показывает, что камера рассчитана на потоковую съёмку с высокой частотой обновления; при этом Image Data Interface USB 3.0, nominal max. 5 Gbit/s (SuperSpeed) задаёт верхнюю границу передачи данных по интерфейсу, поэтому фактическая конфигурация съёмки должна согласовываться с режимом передачи и обработкой на стороне системы.

Housing Size 42.8 mm x 29 mm x 29 mm и Box Housing удобны для компактной установки, но Protection Class IP30 не предполагает защиту уровня герметичных промышленных корпусов, поэтому условия размещения нужно выбирать с учётом окружающей среды. Power Supply Via USB 3.0 interface or 12-24 VDC даёт два варианта питания, Power Requirements (typical) 3.5 W помогает оценить нагрузку на источник, а Operating Temperature -10 °C - 50 °C задаёт допустимый температурный коридор эксплуатации без вывода за пределы спецификации.
