Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

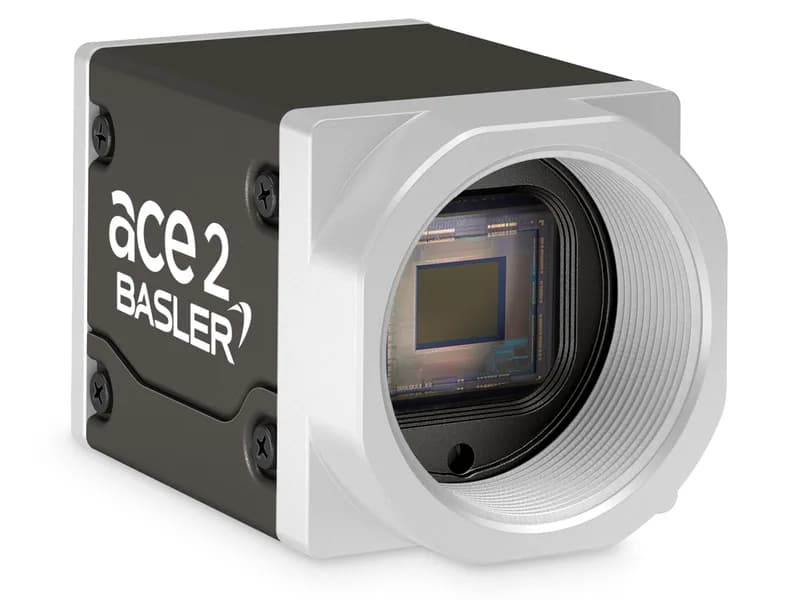

Basler a2A2048-110umSWIR

Name: Basler a2A2048-110umSWIR
Brand: Basler
SKU: 109374
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A2048-110umSWIR
Артикул: 109374
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 X

Описание

Камера Basler a2A2048-110umSWIR USB 3.0 с сенсором Sony IMX993 InGaAs обеспечивает скорость 110 изображений в секунду с разрешением 3,2 МП. Камера формирует изображения в диапазоне длин волн от 0,4 мкм до 1,7 мкм.

Характеристики

Product Family	ace 2 X
Product Line	ace 2 X visSWIR
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX993
Shutter	Global Shutter
Sensor Format	1/1.8"
Sensor Type	InGaAs
Sensor Size	7.1 mm × 5.3 mm
Resolution (H x V)	2048 px × 1536 px
Resolution	3.1 MP
Pixel Size (H x V)	3.45 μm × 3.45 μm
Frame rate	110 fps
Mono/Color	Mono
Spectrum	Visible + SWIR
Camera Data Interface	USB 3.0
Camera Data Connector	USB 3.0 Type Micro B receptacle
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Exposure Control	hardware trigger programmable via the camera API
Camera I/O Connector	M8 6-Pin receptacle
Power Supply	Via USB 3.0 interface or 12-24 VDC
Power Requirements	(typical) 3.4 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	42.8 mm x 29 mm x 29 mm
Lens Mount	C-mount

Инженерный разбор

Operating Temperature	-10 °C - 50 °C Technical Drawing Download

Характеристика	Basler a2A2048-110umSWIR	Basler a2A5328-35cc	Basler a2A2448-210cm	Basler a2A2840-86cc
Product Family	ace 2 X	ace 2 V	ace 2 V	ace 2 V
Product Line	ace 2 X visSWIR	—	—	—
Camera Series	Basler ace 2	Basler ace 2	Basler ace 2	Basler ace 2
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX993	IMX540	IMX537	IMX546
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	1/1.8"	1.2"	1/1.8"	2/3"
Sensor Type	InGaAs	CMOS	CMOS	CMOS
Sensor Size	7.1 mm × 5.3 mm	14.57 mm × 12.6 mm	6.71 mm × 5.61 mm	7.78 mm × 7.78 mm
Resolution (H x V)	2048 px × 1536 px	5328 px × 4608 px	2448 px × 2048 px	2840 px × 2840 px
Resolution	3.1 MP	24.4 MP	5.1 MP	8.1 MP

Сенсор Sony IMX993 типа InGaAs с форматом 1/1.8" и физическим размером 7.1 мм × 5.3 мм обеспечивает одновременный охват видимого и SWIR-диапазонов — возможность, недостижимая для стандартных кремниевых матриц. Разрешение — 2048 × 1536 пикселей (3.1 МП), пиксель квадратный: 3.45 мкм × 3.45 мкм, что задаёт одинаковый угловой масштаб по обеим осям и упрощает метрологические расчёты. Глобальный затвор (Global Shutter) экспонирует все пиксели одновременно, исключая геометрические артефакты при съёмке движущихся объектов — критичное свойство для инспекции на конвейере. Монохромный выход сохраняет полную чувствительность матрицы в SWIR-диапазоне, где цветовой байеровский фильтр лишь срезал бы часть сигнала.

110 fps при полном разрешении 3.1 МП передаются через USB 3.0 с номинальной пропускной способностью 5 Гбит/с (SuperSpeed) — интерфейс работает вблизи своего потолка, поэтому качество кабеля и USB-контроллера хоста напрямую определяют стабильность потока данных. Управление экспозицией реализовано через аппаратный триггер, программируемый через Camera API; разъём ввода-вывода — M8 6-Pin, что соответствует промышленному стандарту для машинного зрения.

Корпус типа Box с габаритами 42.8 мм × 29 мм × 29 мм и классом защиты IP30 рассчитан на монтаж в закрытых средах без прямого попадания влаги и пыли. Питание подаётся через USB 3.0 или от внешнего источника 12–24 В постоянного тока — наличие USB-питания устраняет необходимость отдельной силовой проводки; типовое потребление составляет 3.4 Вт. Объективы крепятся через стандарт C-mount, рабочий диапазон температур — −10 °C до 50 °C.
