Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

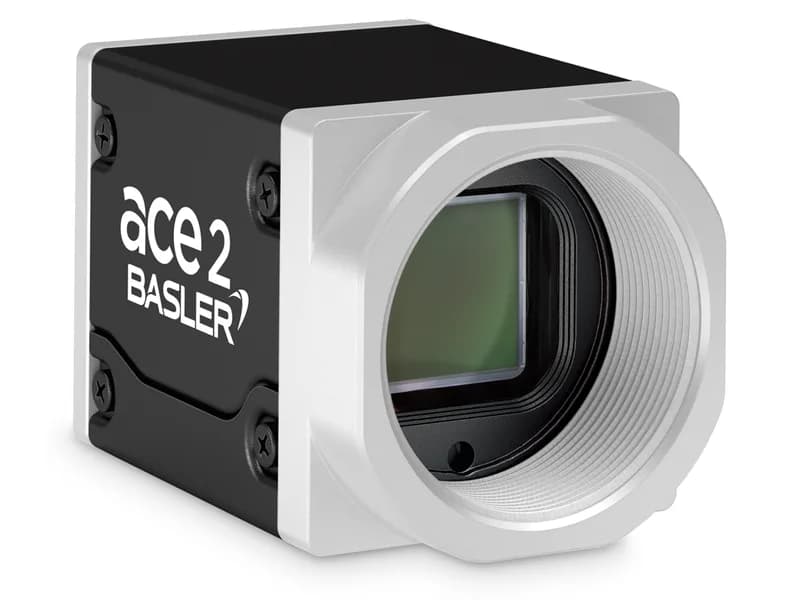

Basler a2A5320-52cm

Name: Basler a2A5320-52cm
Brand: Basler
SKU: 109268
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A5320-52cm
Артикул: 109268
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 V

Описание

Камера Basler a2A5320-52cm CXP с CMOS-матрицей Sony IMX542 обеспечивает частоту 52 кадра в секунду при разрешении 16,1 МП.

Характеристики

Product Family	ace 2 V
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX542
Shutter	Global Shutter
Sensor Format	1.1"
Sensor Type	CMOS
Sensor Size	14.58 mm × 8.31 mm
Resolution (H x V)	5320 px × 3032 px
Resolution	16.1 MP
Pixel Size (H x V)	2.74 μm × 2.74 μm
Frame rate	52 fps
Mono/Color	Mono
Spectrum	Visible
Quantum Efficiency (typical/minimal)	66.8 % (typical)
Dark Noise (typical/maximal)	2.2 e¯ (typical)
Saturation Capacity (typical/minimal)	9.9 ke¯ (typical)
Dynamic Range (typical/minimal)	71 dB (typical)
Signal-to-Noise Ratio (typical/minimal)	39.95 dB (typical)
Camera Data Interface	CoaXPress (CXP-12)
Camera Data Connector	HDBNC 75 Ω receptacle (CXP)
Image Data Interface	CoaXPress (2.5–12.5 Gbps)
Exposure Control	hardware trigger programmable via the camera API
Power Requirements	(typical) 3.8 W Housing Housing Type Box Protection Class IP30

Инженерный разбор

Housing Size (L x W x H)	42.8 mm x 29 mm x 29 mm

Lens Mount	C-mount

Operating Temperature	-10 °C - 50 °C Technical Drawing Download

Характеристика	Basler a2A5320-52cm	Basler a2A2448-120cc	Basler a2A4504-42cm	Basler a2A2448-120cm
Product Family	ace 2 V	—	—	—
Camera Series	Basler ace 2	—	—	—
Camera Category	Area Scan Camera	—	—	—
Sensor Vendor	Sony	—	—	—
Sensor	IMX542	IMX547	IMX541	IMX547
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	1.1"	1/1.8"	—	1/1.8"
Sensor Type	CMOS	CMOS	CMOS	CMOS
Sensor Size	14.58 mm × 8.31 mm	6.71 mm × 5.61 mm	12.34 mm × 12.34 mm	6.71 mm × 5.61 mm
Resolution (H x V)	5320 px × 3032 px	—	—	—
Resolution	16.1 MP	—	—	—
Pixel Size (H x V)	2.74 μm × 2.74 μm	—	—	—

Sony IMX542 с разрешением 5320 × 3032 пикс. (16,1 МП) оснащён глобальным затвором: все пиксели экспонируются одновременно, что исключает геометрические артефакты при съёмке движущихся объектов. Размер пиксела 2,74 × 2,74 мкм при физическом размере сенсора 14,58 × 8,31 мм (формат 1,1") даёт высокое пространственное разрешение, однако световой поток на пиксел ниже, чем у сенсоров с более крупным пикселом — оптика должна соответствовать этой плотности. Частота 52 fps при полном разрешении 16,1 МП позволяет вести захват быстротекущих процессов без снижения поля зрения.

Квантовая эффективность 66,8% (типовое значение) показывает долю фотонов видимого спектра, преобразуемых монохромным CMOS-сенсором в электрический сигнал — значимо для задач с дефицитом освещения. Тёмный шум 2,2 e¯ (типовое) при ёмкости насыщения 9,9 ке¯ (типовое) формируют динамический диапазон 71 дБ (типовое): сенсор различает детали одновременно в светлых и тёмных зонах кадра с высоким контрастом. Отношение сигнал/шум 39,95 дБ (типовое) задаёт практический потолок измерительной точности при работе в видимом спектре.

Интерфейс CoaXPress CXP-12 с диапазоном 2,5–12,5 Gbps и разъёмом HDBNC 75 Ом обеспечивает передачу потока данных от 16,1-МП сенсора на 52 fps по коаксиальному каналу. Корпус Box с габаритами 42,8 × 29 × 29 мм и классом защиты IP30 потребляет 3,8 Вт (типовое) при рабочем диапазоне −10 °C — +50 °C; IP30 не предполагает защиты от воды и пыли — монтаж в влажных или запылённых средах требует внешней защитной оснастки. Крепление C-mount в совокупности с форматом сенсора 1,1" задаёт геометрическое требование к диаметру покрытия изображения подбираемого объектива.
