Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

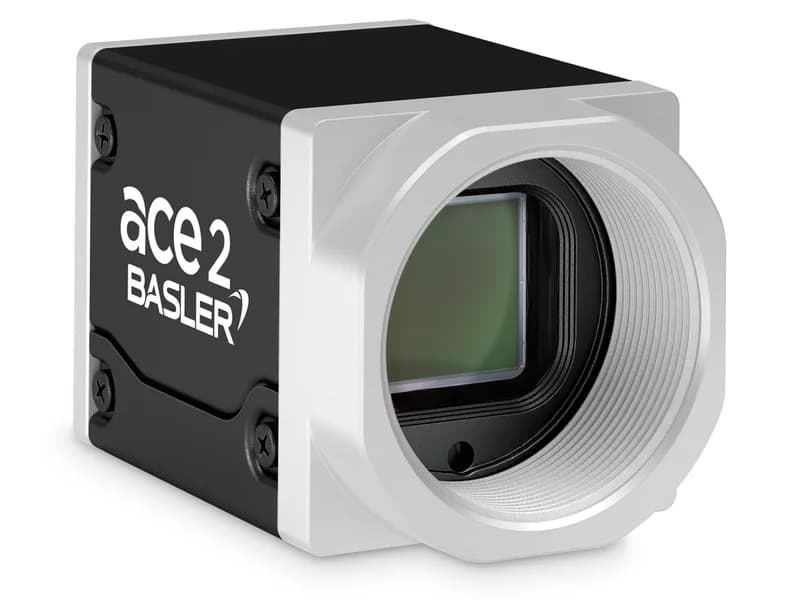

Basler a2A2840-48umUV

Name: Basler a2A2840-48umUV
Brand: Basler
SKU: 109236
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A2840-48umUV
Артикул: 109236
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 X

Описание

Камера Basler a2A2840-48umUV USB3.0 с УФ-CMOS-матрицей Sony IMX487 обеспечивает частоту 48 кадров в секунду при разрешении 8,1 Мп.

Характеристики

Product Family	ace 2 X
Product Line	ace 2 X UV
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX487
Shutter	Global Shutter
Sensor Format	2/3"
Sensor Type	CMOS
Sensor Size	7.78 mm × 7.78 mm
Resolution (H x V)	2840 px × 2840 px
Resolution	8.1 MP
Pixel Size (H x V)	2.74 μm × 2.74 μm
Frame rate	48 fps
Mono/Color	Mono
Spectrum	UV
Camera Data Interface	USB 3.0
Camera Data Connector	USB 3.0 Type Micro B receptacle
Exposure Control	hardware trigger programmable via the camera API
Power Supply	Via USB 3.0 interface or 12-24 VDC
Power Requirements	(typical) 3.6 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	42.8 mm x 29 mm x 29 mm
Lens Mount	C-mount
Operating Temperature	-10 °C - 50 °C Housing Alternatives none Technical Drawing Download

Сравнение с аналогами

Инженерный разбор

Характеристика	Basler a2A2840-48umUV	Basler a2A2560-20gmSWIR	Basler a2A2048-35gmSWIR	Basler a2A2560-70umSWIR
Product Family	ace 2 X	ace 2 X	ace 2 X	ace 2 X
Product Line	ace 2 X UV	ace 2 X visSWIR	ace 2 X visSWIR	ace 2 X visSWIR
Camera Series	Basler ace 2	Basler ace 2	Basler ace 2	Basler ace 2
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX487	IMX992	IMX993	IMX992
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	2/3"	1/1,4''	1/1.8"	1/1,4''
Sensor Type	CMOS	InGaAs	InGaAs	InGaAs
Sensor Size	7.78 mm × 7.78 mm	8.8 mm × 7.1 mm	7.1 mm × 5.3 mm	8.8 mm × 7.1 mm
Resolution (H x V)	2840 px × 2840 px	2560 px × 2048 px	2048 px × 1536 px	2560 px × 2048 px
Resolution	8.1 MP	5.2 MP	3.1 MP	5.2 MP

Сенсор Sony IMX487 форм-фактора 2/3" имеет физический размер 7.78 мм × 7.78 мм и формирует квадратный кадр 2840 × 2840 пикс (8.1 МП) при размере пикселя 2.74 мкм × 2.74 мкм. Квадратное соотношение сторон матрицы обеспечивает одинаковое поле зрения по обеим осям без потерь при работе с симметричными или круглыми объектами. Пиксель 2.74 мкм в сочетании со спектральным диапазоном UV предъявляет жёсткие требования к мощности и однородности УФ-подсветки — её недостаточность напрямую скажется на SNR. Глобальный затвор экспонирует всю матрицу одновременно, что исключает роллинг-артефакты при контроле движущихся деталей.

48 fps при 8.1 МП передаются по интерфейсу USB 3.0 через разъём Micro B. Питание организовано двумя способами: по шине USB 3.0 или от внешнего источника 12–24 В DC; типовое потребление составляет 3.6 Вт, что не создаёт значимой тепловой нагрузки на контроллер питания. Управление экспозицией реализовано через аппаратный триггер с программированием по API камеры — это даёт детерминированную синхронизацию с внешней автоматикой без задержек, вносимых программным стеком.

Корпус типа Box с габаритами 42.8 мм × 29 мм × 29 мм имеет класс защиты IP30: без изоляции от пыли и влаги, поэтому размещение в незащищённой производственной среде требует дополнительного корпусирования. Рабочий диапазон −10 °C … +50 °C допускает эксплуатацию в умеренных промышленных условиях. Крепление C-mount; оптика подбирается под формат матрицы 2/3" и рабочий спектральный диапазон UV.
