Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Basler

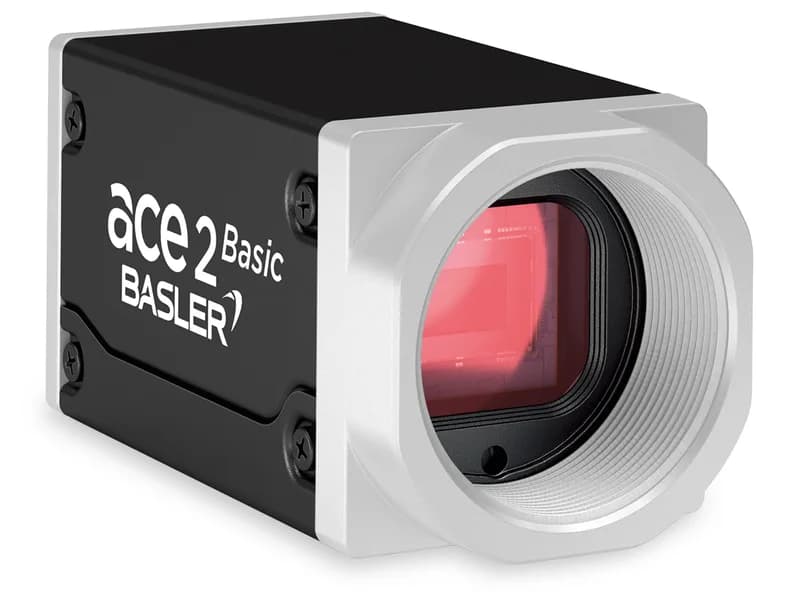

Basler a2A2440-98g5cBAS

Name: Basler a2A2440-98g5cBAS
Brand: Basler
SKU: 109235
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A2440-98g5cBAS
Артикул: 109235
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 R

Описание

Камера Basler a2A2440-98g5cBAS 5GigE с CMOS-матрицей Sony IMX250 обеспечивает скорость 98 кадров в секунду при разрешении 5,0 МП.

Характеристики

Product Family	ace 2 R
Product Line	ace 2 R Basic
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX250
Shutter	Global Shutter
Sensor Format	2.3"
Sensor Type	CMOS
Sensor Size	8.45 mm × 7.07 mm
Resolution (H x V)	2448 px × 2048 px
Resolution	5 MP
Pixel Size (H x V)	3.45 μm × 3.45 μm
Frame rate	98 fps
Mono/Color	Color
Spectrum	Visible
Camera Data Interface	5GigE
Camera Data Connector	RJ45 receptacle (GigE)
Exposure Control	hardware trigger programmable via the camera API
Camera I/O Connector	M8 6-Pin receptacle
Power Supply	12-24 VDC
Power Requirements	(typical) 5.9 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	55.5 mm x 29 mm x 29 mm
Lens Mount	C-mount
Operating Temperature	-10 °C - 50 °C Housing Alternatives none Technical Drawing Download

Инженерный разбор

Характеристика	Basler a2A2440-98g5cBAS	Basler a2A2440-98g5mBAS	Basler a2A2840-14gmUV	Basler a2A2840-67g5mUV
Product Family	ace 2 R	ace 2 R	ace 2 X	ace 2 X
Product Line	ace 2 R Basic	ace 2 R Basic	ace 2 X UV	ace 2 X UV
Camera Series	Basler ace 2	Basler ace 2	Basler ace 2	Basler ace 2
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	Sony	Sony
Sensor	IMX250	IMX250	IMX487	IMX487
Shutter	Global Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	2.3"	2.3"	2/3"	2/3"
Sensor Type	CMOS	CMOS	CMOS	CMOS
Sensor Size	8.45 mm × 7.07 mm	8.45 mm × 7.07 mm	7.78 mm × 7.78 mm	7.78 mm × 7.78 mm
Resolution (H x V)	2448 px × 2048 px	2448 px × 2048 px	2840 px × 2840 px	2840 px × 2840 px
Resolution	5 MP	5 MP	8.1 MP	8.1 MP

Sony IMX250 с физическим размером матрицы 8.45 мм × 7.07 мм формирует 5 МП кадр с разрешением 2448 × 2048 пикселей при размере пикселя 3.45 мкм × 3.45 мкм. При таком размере пикселя световой поток на единицу площади чувствительного элемента невелик, что повышает требования к качеству оптики и интенсивности освещения сцены — недостаточное освещение при 3.45 мкм проявится шумом раньше, чем у сенсоров с более крупным пикселем. Глобальный затвор фиксирует всю матрицу одновременно, без построчного считывания, — это исключает геометрические искажения при съёмке движущихся объектов, которые неизбежны у камер с роллинг-шаттером.

98 fps при полном 5 МП разрешении передаются по интерфейсу 5GigE через разъём RJ45: на стороне хоста требуется совместимый 5-гигабитный сетевой адаптер и коммутационное оборудование — без этого пропускная способность интерфейса не реализуется. Питание принимается в диапазоне 12–24 VDC при типовом потреблении 5.9 Вт, что охватывает как 12-вольтовые, так и 24-вольтовые промышленные шины. Управление экспозицией реализовано через аппаратный триггер, программируемый по API камеры; для подключения внешних сигналов предусмотрен разъём M8 6-Pin.

Корпус Box с габаритами 55.5 мм × 29 мм × 29 мм имеет класс защиты IP30, что исключает эксплуатацию в условиях прямого воздействия жидкостей или выраженного запыления — среда должна быть чистой и сухой. Рабочий диапазон температур −10 °C — +50 °C перекрывает условия отапливаемых и неотапливаемых производственных помещений; крепление объектива — C-mount, сенсор цветной, спектральный диапазон — видимый.
