Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

DFRobot

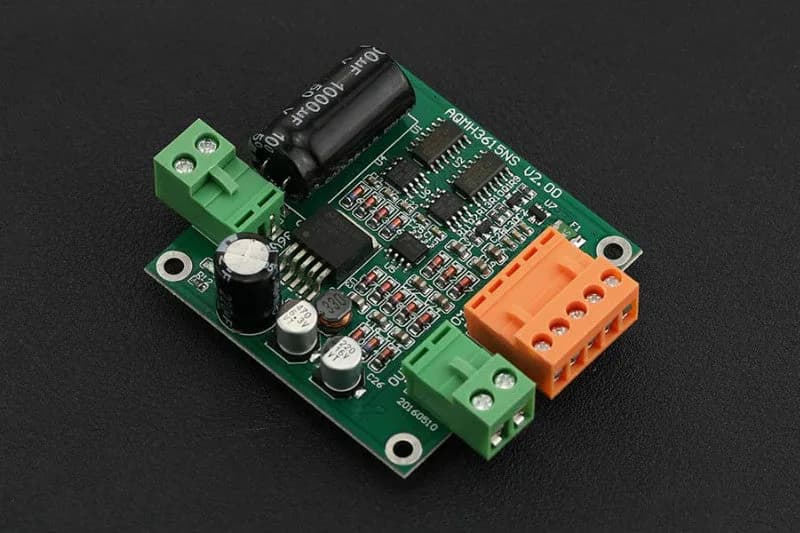

Одиночный драйвер двигателя постоянного тока, 15 А

Name: Одиночный драйвер двигателя постоянного тока, 15 А
Brand: DFRobot
SKU: DRI0042/B
Price: 4414 RUB
Availability: PreOrder

4 414 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: DFRobot
Модель: 15A Single DC Motor Driver
Артикул: DRI0042/B
Категория: Драйверы моторов
Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane

Описание

Это сверхкомпактный драйвер двигателя постоянного тока для проектов с ограниченным пространством, а впечатляющая микросхема LM2575 может обеспечить мощный способ управления двигателями 36 В при 15 А. Кроме того, функция UVLO (блокировка при пониженном напряжении) обеспечивает надежную защиту вашей системы. Кроме того, очень важно иметь выход 5 В для Arduino или любых других устройств, а его интерфейс защищен от электростатического разряда (ESD).

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Spedizione	4-6 Giorni, 1 Giorno, 2-4 Settimane
Тип	Motor / Actuator
Напряжение питания	36 В
Производитель	DFRobot

О товаре

Одиночный драйвер двигателя постоянного тока, 15 А — в наличии в каталоге Драйверы моторов бренда DFRobot, модель 15A Single DC Motor Driver.

Развернуть текст

Технические параметры: Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane; Тип: Motor / Actuator; Напряжение питания: 36 В; Производитель: DFRobot. Цена — 4 415 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
