Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Hiwonder

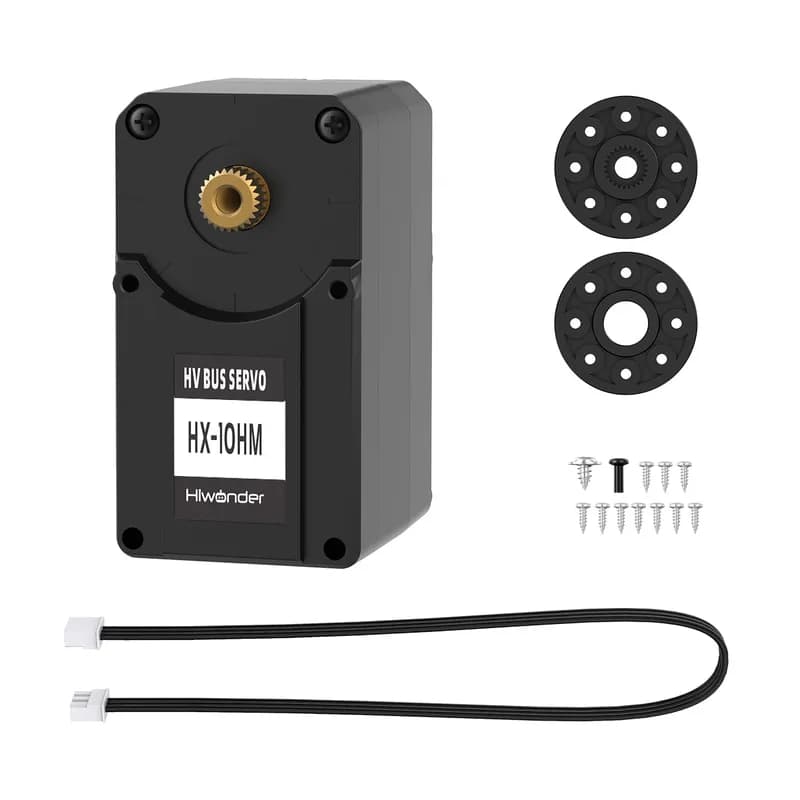

Магнитный энкодер Hiwonder HX-10HM Интеллектуальный сервопривод с последовательной шиной, двойным валом, последовательным портом высокого напряжения, крутящим моментом 10 кг, управлением углом 360° с обратной связью

Name: Магнитный энкодер Hiwonder HX-10HM Интеллектуальный сервопривод с последовательной шиной, двойным валом, последовательным портом высокого напряжения, крутящим моментом 10 кг, управлением углом 360° с обратной связью
Brand: Hiwonder
SKU: 21100238
Price: 1913 RUB
Availability: InStock

1 913 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Hiwonder
Модель

Описание

Магнитный энкодер Hiwonder HX-10HM Интеллектуальный сервопривод с последовательной шиной, двойным валом, последовательным портом высокого напряжения, крутящим моментом 10 кг, управлением углом 360° с обратной связью

Характеристики

Weight	52 g
Size	45.2 x 24.7 x 35 mm
Operating voltage	9-12.6 V
Rotation speed	0.10 sec/60° at 11.1 V
Stall torque	10 kg·cm at 11.1 V
Rotation range	0~360°
No-load current	100 mA
Stall current	3 A
Servo accuracy	0.3°
Communication baud rate	Default: 1000000
Control angle range	0~4095, corresponding to 0~360°
Wire length	20cm
Connector model	5264-3P

Сравнение с аналогами

Характеристика	Магнитный энкодер Hiwonder HX-10HM Интеллектуальный сервопривод с последовательной шиной, двойным валом, последовательным портом высокого напряжения, крутящим моментом 10 кг, управлением углом 360° с обратной связью	Hiwonder HTS-20H Высоковольтный сервопривод с последовательной шиной, крутящим моментом 20 кг и функцией обратной связи по данным
Weight	52 g	58g
Size	45.2 x 24.7 x 35 mm

Operating voltage	9-12.6 V	—

Rotation speed	0.10 sec/60° at 11.1 V	—

Stall torque	10 kg·cm at 11.1 V	—

Rotation range	0~360°	—

No-load current	100 mA	—

Stall current	3 A	—

Servo accuracy	0.3°	—

Communication baud rate	Default: 1000000	—

Control angle range	0~4095, corresponding to 0~360°	—

Wire length	20cm	—
