Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

AutoDriver — контроллер шагового двигателя

Name: AutoDriver — контроллер шагового двигателя
Brand: SparkFun
SKU: 711611
Price: 4476 RUB
Availability: PreOrder

4 476 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: SparkFun
Модель: AutoDriver - Stepper Motor Controller
Артикул: 711611
Категория: Драйверы моторов
Тип: Motor / Actuator

Описание

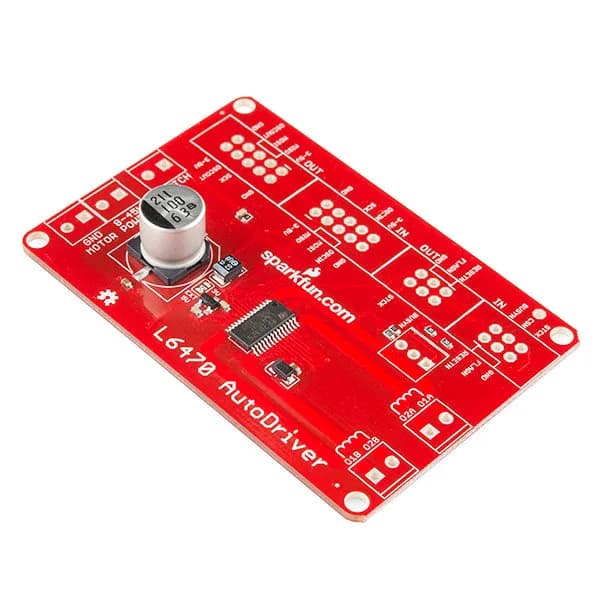

Этот AutoDriver позволяет легко использовать шаговый драйвер L6470 (также известный как «dSPIN») для работы в вашем проекте. Просто подключите двигатели и микроконтроллер с поддержкой SPI и вперед! L6470 от STMicro — это драйвер биполярного шагового двигателя 3 А, 8–45 В. Он имеет встроенное обнаружение перегрузки по току, обнаружение пониженного напряжения, обнаружение перегрева, обнаружение остановки, 5-битный АЦП и вход переключателя, который можно использовать.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Motor / Actuator
Шина данных	SPI
Напряжение питания	8-45 В
Производитель	Sparkfun

О товаре

AutoDriver — контроллер шагового двигателя — в наличии в каталоге Драйверы моторов бренда SparkFun, модель AutoDriver - Stepper Motor Controller.

Развернуть текст

Технические параметры: Тип: Motor / Actuator; Шина данных: SPI; Напряжение питания: 8-45 В; Производитель: Sparkfun. Цена — 4 476 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
