Как выбрать драйвер для шагового двигателя?

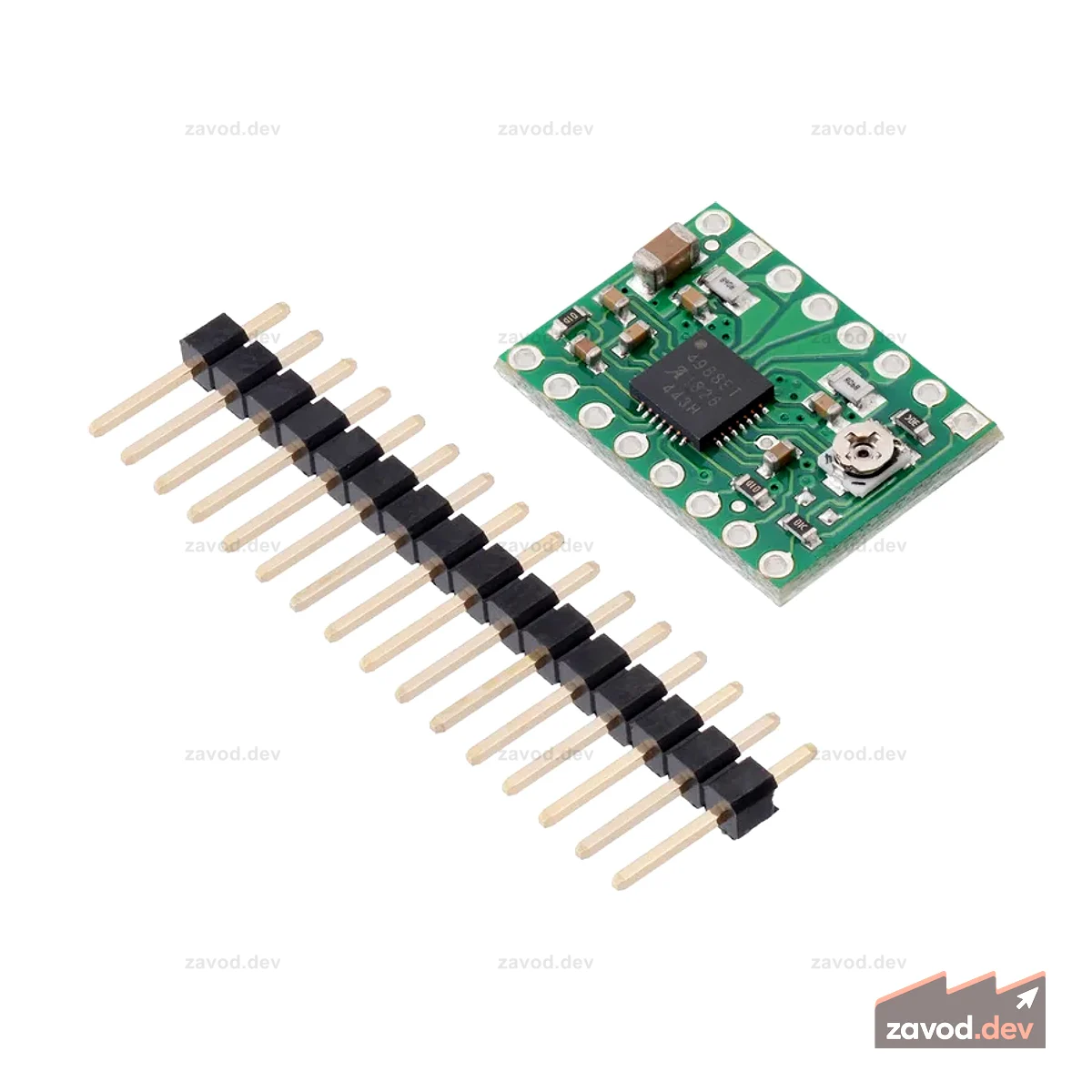

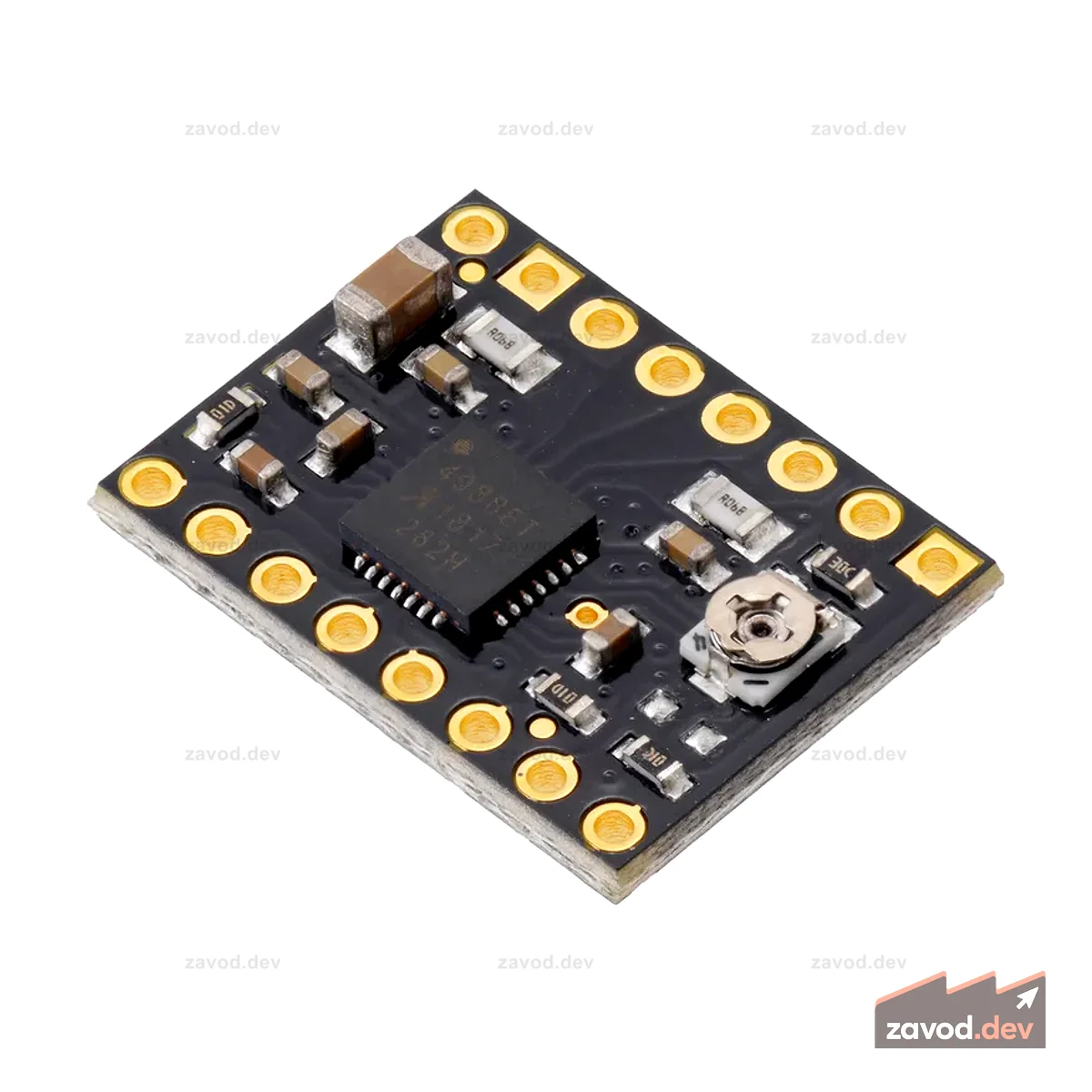

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

7Semi

7Semi Vikram-3025 Мощный драйвер двигателя постоянного тока 25 А для двигателей 6–30 В

Name: 7Semi Vikram-3025 Мощный драйвер двигателя постоянного тока 25 А для двигателей 6–30 В
Brand: 7Semi
SKU: TIFC00338
Price: 3169 RUB
Availability: PreOrder

3 169 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: 7Semi
Модель: 7Semi Vikram-3025 High-Power 25A DC Motor Driver for 6–30V Motors
Артикул: TIFC00338
Категория: Драйверы моторов
Тип: Motor / Actuator

Описание

7Semi Vikram-3025 Мощный драйвер двигателя постоянного тока 25 А для двигателей 6–30 В 7Semi Vikram-3025 — это мощный одноканальный драйвер двигателя постоянного тока, созданный для требовательных проектов в области робототехники, автоматизации и мехатроники. Разработанный для непрерывной нагрузки 25 А в рабочем диапазоне 6–30 В, он использует высокоэффективный дискретный NMOS H-мост, который устраняет необходимость в громоздких радиаторах. Независимо от того, используете ли вы высокий ток

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Motor / Actuator
Напряжение питания	6–30 В
Производитель	7Semi

О товаре

Купить 7Semi Vikram-3025 Мощный драйвер двигателя постоянного тока 25 А для двигателей 6–30 В производства 7Semi (модель 7Semi Vikram-3025 High-Power 25A DC Motor Driver for 6–30V Motors).

Развернуть текст

Драйверы моторов: Тип: Motor / Actuator; Напряжение питания: 6–30 В; Производитель: 7Semi. Товар в наличии, цена 3 170 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
