Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Pololu

A4988 Держатель драйвера шагового двигателя

Name: A4988 Держатель драйвера шагового двигателя
Brand: Pololu
SKU: POL-1182
Price: 2172 RUB
Availability: InStock

2 172 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Pololu
Модель: A4988 Stepper Motor Driver Carrier
Артикул: POL-1182
Категория: Драйверы моторов
Spedizione: 2-4 Settimane, 1 Giorno

Описание

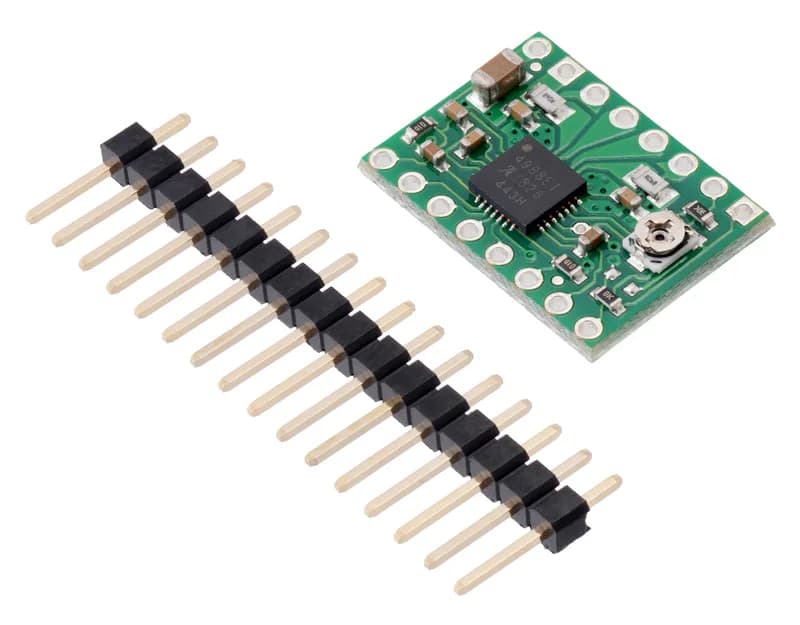

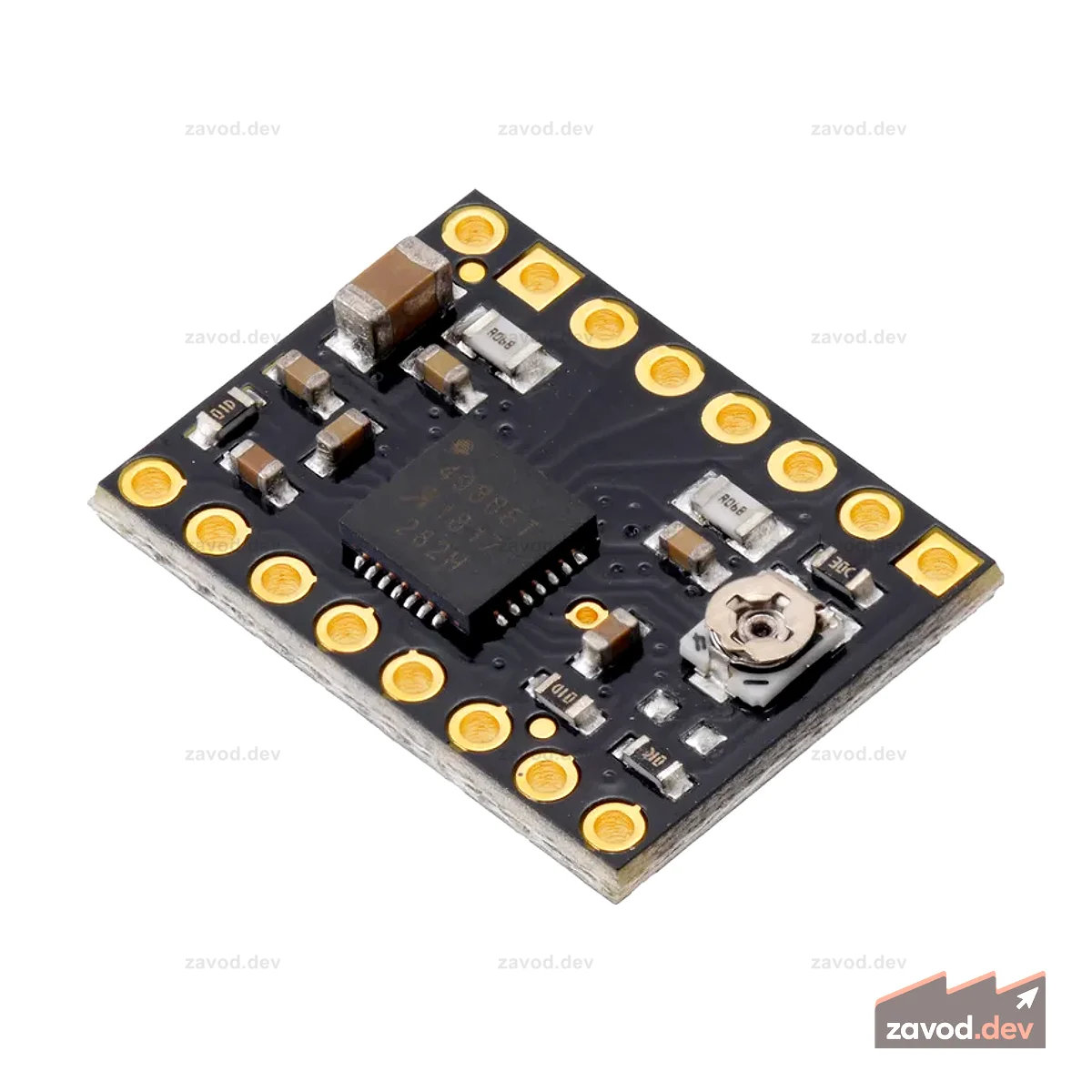

Эта плата для драйвера микрошагового биполярного шагового двигателя Allegro A4988 имеет регулируемое ограничение тока, защиту от перегрузки по току и перегреву, а также пять различных микрошаговых разрешений (вплоть до 1/16 шага). Он работает от 8 В до 35 В и может выдавать ток примерно до 1 А на фазу без радиатора или принудительного потока воздуха (он рассчитан на 2 А на катушку при достаточном дополнительном питании).

Характеристики

Spedizione	2-4 Settimane, 1 Giorno
Тип	Motor / Actuator
Шина данных	CAN
Напряжение питания	8 В
Производитель	Pololu

О товаре

A4988 Держатель драйвера шагового двигателя — Драйверы моторов от Pololu, модель A4988 Stepper Motor Driver Carrier.

Развернуть текст

Ключевые характеристики: Spedizione: 2-4 Settimane, 1 Giorno; Тип: Motor / Actuator; Шина данных: CAN; Напряжение питания: 8 В; Производитель: Pololu. Цена — 2 172 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
