Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Sanyo Denki

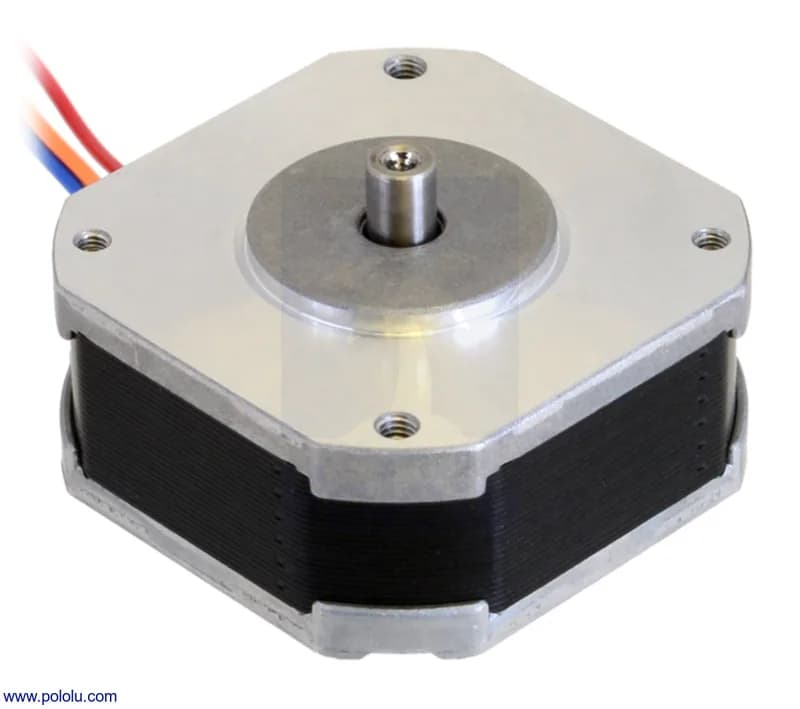

Шаговый двигатель Sanyo Pancake: биполярный, 200 шагов/об, 42×18,6 мм, 5,4 В, 1 А/фаза

Name: Шаговый двигатель Sanyo Pancake: биполярный, 200 шагов/об, 42×18,6 мм, 5,4 В, 1 А/фаза
Brand: Sanyo Denki
SKU: POL-2296
Price: 9334 RUB
Availability: InStock

9 334 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Sanyo Denki
Модель: Sanyo Pancake Stepper Motor: Bipolar, 200 Steps/Rev, 42×18.6mm, 5.4V, 1 A/Phase
Артикул: POL-2296
Категория: Шаговые двигатели

Описание

Этот биполярный шаговый двигатель типа NEMA 17 от Sanyo имеет угол шага 1,8° (200 шагов на оборот). Он обеспечивает удерживающий момент 1,9 кг-см (26 унций-дюйм), а каждая фаза потребляет ток 1 А при напряжении 5,4 В. Плоский профиль этого шагового двигателя (25,6 мм, включая вал) позволяет использовать его в местах, где более традиционные шаговые двигатели были бы слишком громоздкими. Провода биполярного шагового двигателя заканчиваются оголенной буквой l.

Характеристики

Spedizione	2-4 Settimane, 1 Giorno
Тип	Motor / Actuator
Напряжение питания	5.4 В
Производитель	Sanyo Denki

О товаре

4V, 1 A/Phase.

Развернуть текст

4 В; Производитель: Sanyo Denki. Цена — 9 334 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
