Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Little Bird

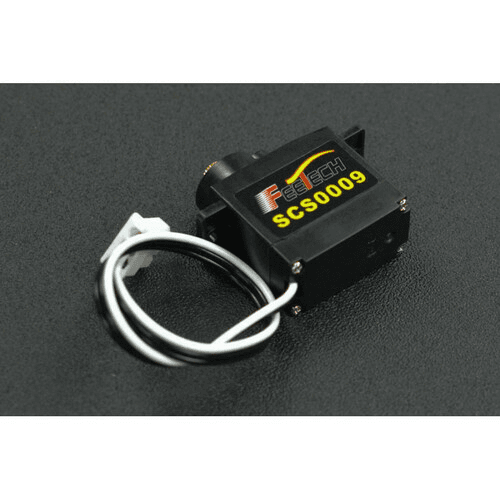

Сервопривод последовательной шины 2,3 кг (6 В)

Name: Сервопривод последовательной шины 2,3 кг (6 В)
Brand: Little Bird
SKU: DF-SER0059
Price: 4629 RUB
Availability: PreOrder

4 629 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Little Bird
Модель: 2.3KG Serial Bus Servo (6V)
Артикул: DF-SER0059
Категория: Моторы, сервоприводы, редукторы
Тип: Robotics

Описание

Миниатюрный сервопривод с последовательной шиной от DFRobot, обеспечивающий крутящий момент 2,3 кг·см при напряжении 6 В, управляемый через последовательную связь TTL. Последовательно можно подключить до 253 сервоприводов, каждому из которых будет присвоен уникальный идентификатор для индивидуального или синхронизированного управления со скоростью передачи данных до 1 Мбит/с. Гибридная зубчатая передача использует пластиковые шестерни на высокой скорости для бесшумной работы и металлические шестерни на низкой скорости для максимального крутящего момента. Б

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Robotics
Напряжение питания	6 В
Шина данных	CAN
Производитель	Little Bird

О товаре

Сервопривод последовательной шины 2,3 кг (6 В): Моторы, сервоприводы, редукторы.

Развернуть текст

3KG Serial Bus Servo (6V). Среди характеристик: Тип: Robotics; Напряжение питания: 6 В; Шина данных: CAN; Производитель: Little Bird. Цена — 4 629 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
