Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

DFRobot

Металлический мотор-редуктор постоянного тока с энкодером - 6 В, 210 об/мин, 10 кг.см

Name: Металлический мотор-редуктор постоянного тока с энкодером - 6 В, 210 об/мин, 10 кг.см
Brand: DFRobot
SKU: FIT0521/B
Price: 4647 RUB
Availability: PreOrder

4 647 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: DFRobot
Модель: Metal DC Geared Motor w/Encoder - 6V 210RPM 10Kg.cm
Артикул: FIT0521/B
Категория: Моторы, сервоприводы, редукторы
Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane

Описание

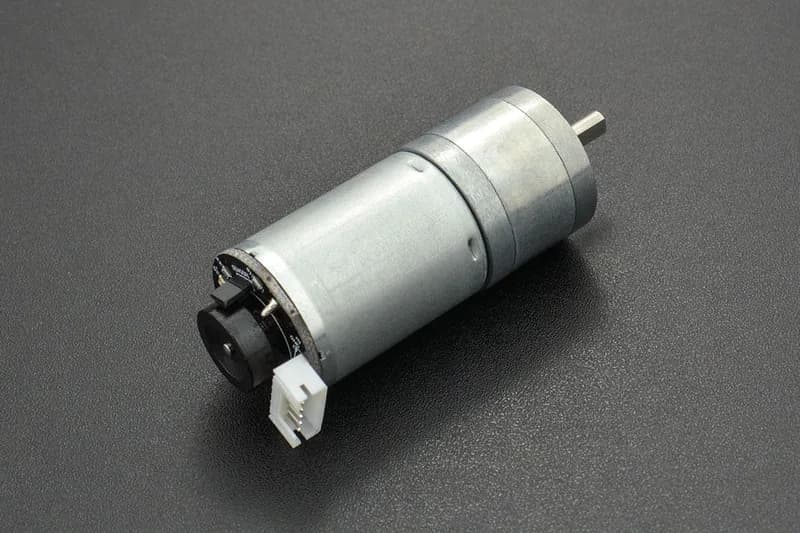

Это двигатель постоянного тока с металлическим редуктором и энкодером. Это двигатель 6 В с металлическим редуктором 34:1 и встроенным квадратурным энкодером, обеспечивающим разрешение 11 отсчетов за оборот вала двигателя, что соответствует 341,2 отсчетов за оборот выходного вала редуктора. Карта контактов Эти устройства имеют выходной вал D-образной формы длиной 8 мм и диаметром 4 мм. Однако этот двигатель предназначен для использования при напряжении 6 В.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Spedizione	4-6 Giorni, 1 Giorno, 2-4 Settimane
Тип	Motor / Actuator
Напряжение питания	6 В
Производитель	DFRobot

О товаре

см: Моторы, сервоприводы, редукторы.

Развернуть текст

cm. Среди характеристик: Spedizione: 4-6 Giorni, 1 Giorno, 2-4 Settimane; Тип: Motor / Actuator; Напряжение питания: 6 В; Производитель: DFRobot. Цена — 4 647 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
