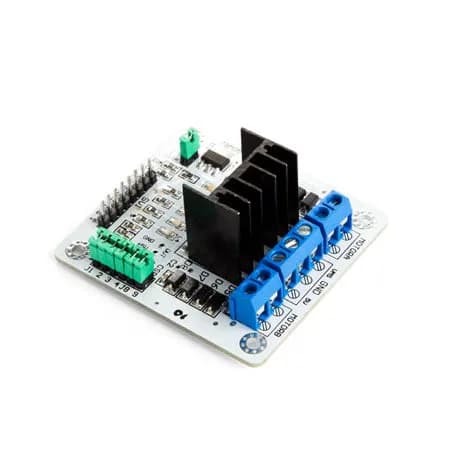

L298N Плата контроллера с двойным мостом постоянного тока и шагового двигателя
Velleman

L298N Плата контроллера с двойным мостом постоянного тока и шагового двигателя

1 436 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ
  • На складе0 шт.
Производитель
Velleman
Модель
L298N Dual Bridge DC and Stepper Motor Controller Board
Артикул
WPI409
Категория
Драйверы моторов
Тип
Breakout board

Описание

Этот модуль позволяет полностью управлять двумя двигателями постоянного тока или одним шаговым двигателем. Технические характеристики драйвера: Источник питания драйвера L298N: от + 5 В до + 35 В Выходной ток драйвера (макс.): 2 А Выходная мощность логики Vss: от +5 В до +7 В (внутренний источник питания +5 В) Логический ток: 0–36 мА Уровень управления: низкий от -0,3 В до 1,5 В, высокий: 2,3 В-Vss Уровень сигнала включения: низкий от -0,3 В до 1,5 В, высокий: 2,3 В-Всс макс. мощность: 25 Вт рабочая температура

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

ТипBreakout board
Напряжение питания5 В
ПроизводительVelleman

О товаре

L298N Плата контроллера с двойным мостом постоянного тока и шагового двигателя — под заказ в каталоге Драйверы моторов бренда Velleman, модель L298N Dual Bridge DC and Stepper Motor Controller Board.

Развернуть текст

Технические параметры: Тип: Breakout board; Напряжение питания: 5 В; Производитель: Velleman. Цена — 1 436 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.

С этим товаром покупают

CommunicaLKT STEPPER ACTUATOR 300MM 700N
10 460 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1
CommunicaLKT STEPPER ACTUATOR 400MM 700N
11 172 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1
CommunicaLKT STEPPER ACTUATOR 100MM 700N
8 998 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1
CommunicaBDD 12V SOLAR HEATER WATER PUMP
4 124 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1

Аналоги

Похожие товары

PololuDRV8876 DC
1 517 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1
AdafruitAdafruit A4988
1 528 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1
CommunicaHKD DUAL DC MOTOR SHIELD L298
1 537 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

1

Отзывы

По товару «L298N Плата контроллера с двойным мостом постоянного тока и шагового двигателя» пока нет опубликованных отзывов покупателей. Зарегистрированные пользователи смогут оставить отзыв после покупки.

Войти и написать

Мы не публикуем сгенерированные оценки и не размечаем отзывы в JSON-LD, пока нет подтвержденных отзывов после покупки.

Вопросы о товаре

Есть ли гарантия на товар?
Да, 12 месяцев на всё оборудование.
Как осуществляется доставка?
Доставка по РФ курьером или СДЭК, 3–7 дней.
Можно ли вернуть товар?
Да, в течение 14 дней согласно ФЗ-2300-I.

Частые вопросы

Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.
