Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

PCX

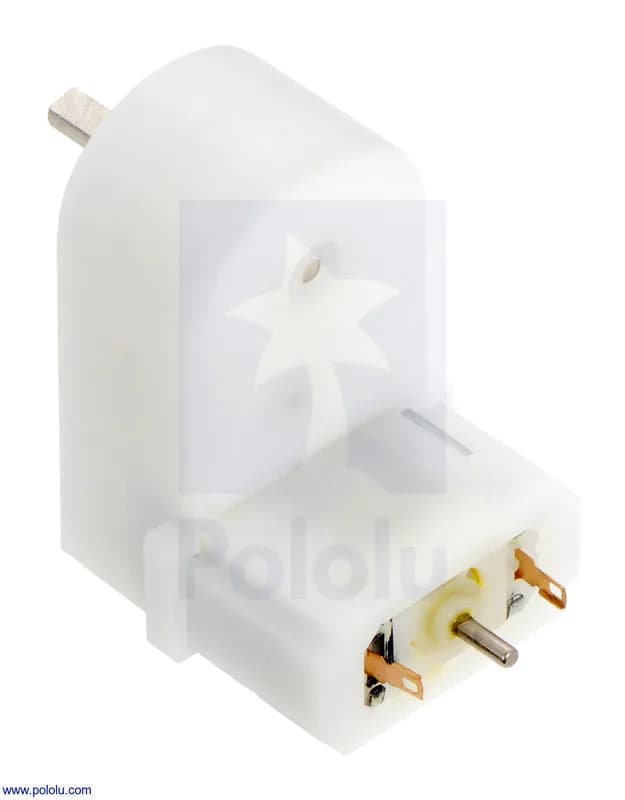

Мини пластиковый мотор-редуктор HP 120:1, выходной вал D со смещением 3 мм, удлиненный вал двигателя

Name: Мини пластиковый мотор-редуктор HP 120:1, выходной вал D со смещением 3 мм, удлиненный вал двигателя
Brand: PCX
SKU: POL-1520/A
Price: 1167 RUB
Availability: InStock

1 167 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: PCX
Модель: 120:1 Mini Plastic Gearmotor HP, Offset 3mm D-Shaft Output, Extended Motor Shaft
Артикул: POL-1520/A
Категория: Моторы, сервоприводы, редукторы
Spedizione: 1 Giorno, 2-4 Settimane

Описание

Этот компактный и недорогой пластиковый мотор-редуктор (мощный коллекторный двигатель постоянного тока с редуктором 120:1) хорошо подходит для использования в небольших роботах. Несмотря на то, что он предназначен для работы при напряжении 4,5 В, он должен комфортно работать в диапазоне от 3 до 6 В. Редуктор имеет выходной вал D-образной формы длиной 9,7 мм и диаметром 3 мм, который смещен относительно вала двигателя, но параллелен ему, а встроенная предохранительная муфта помогает защитить его.

Характеристики

Spedizione	1 Giorno, 2-4 Settimane
Тип	Motor / Actuator
Напряжение питания	4.5 В
Производитель	PCX

О товаре

Мини пластиковый мотор-редуктор HP 120:1, выходной вал D со смещением 3 мм, удлиненный вал двигателя — Моторы, сервоприводы, редукторы от PCX, модель 120:1 Mini Plastic Gearmotor HP, Offset 3mm D-Shaft Output, Extended Motor Shaft.

Развернуть текст

5 В; Производитель: PCX. Цена — 1 167 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
