Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Pololu

TB6612FNG Двойной держатель драйвера двигателя

Name: TB6612FNG Двойной держатель драйвера двигателя
Brand: Pololu
SKU: POL-713
Price: 1595 RUB
Availability: PreOrder

1 595 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Pololu
Модель: TB6612FNG Dual Motor Driver Carrier
Артикул: POL-713
Категория: Драйверы моторов
Тип: Breakout board

Описание

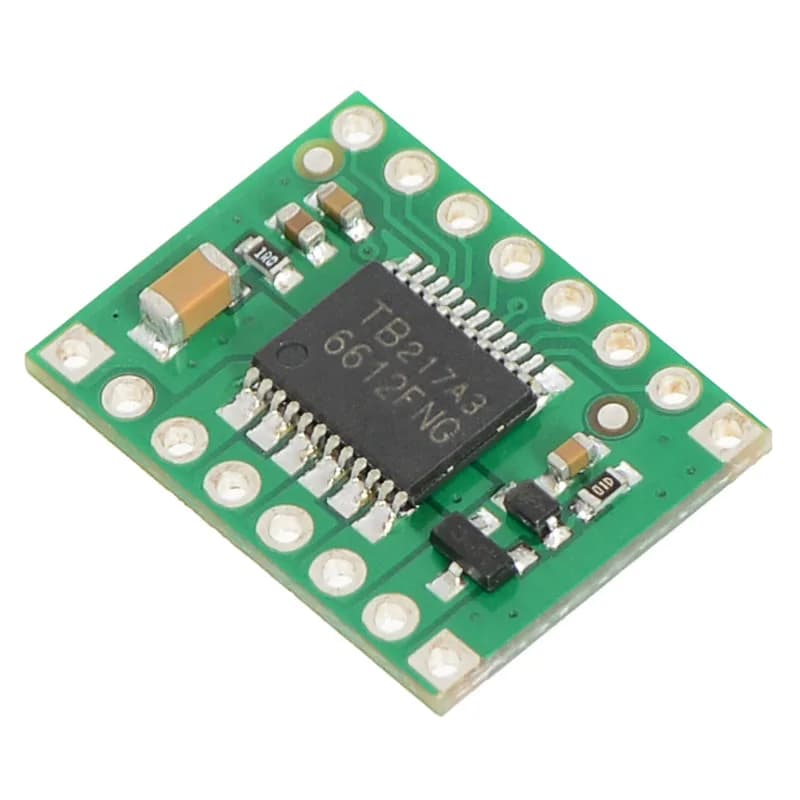

Эта крошечная плата представляет собой простой способ использования двухдвигательного драйвера Toshiba TB6612FNG, который может независимо управлять двумя двунаправленными двигателями постоянного тока или одним биполярным шаговым двигателем. Рекомендуемое напряжение двигателя от 4,5 В до 13,5 В и пиковый выходной ток 3 А на канал (1 А в непрерывном режиме) делают его отличным драйвером для маломощных двигателей. TB6612FNG (308k pdf) — отличный драйвер с двумя двигателями, идеально подходящий для

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Breakout board
Шина данных	CAN
Напряжение питания	4.5 В
Производитель	Pololu

О товаре

TB6612FNG Двойной держатель драйвера двигателя: Драйверы моторов.

Развернуть текст

Производитель — Pololu, модель TB6612FNG Dual Motor Driver Carrier. 5 В; Производитель: Pololu. Цена — 1 596 ₽, поставка под заказ. Доставка по России, отгрузка для юридических лиц, КП по запросу.
