Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

PCX

228:1 Пластиковый мотор-редуктор, смещенный выходной сигнал

Name: 228:1 Пластиковый мотор-редуктор, смещенный выходной сигнал
Brand: PCX
SKU: POL-1118/A
Price: 1167 RUB
Availability: InStock

1 167 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: PCX
Модель: 228:1 Plastic Gearmotor, Offset Output
Артикул: POL-1118/A
Категория: Моторы, сервоприводы, редукторы
Spedizione: 1 Giorno, 2-4 Settimane

Описание

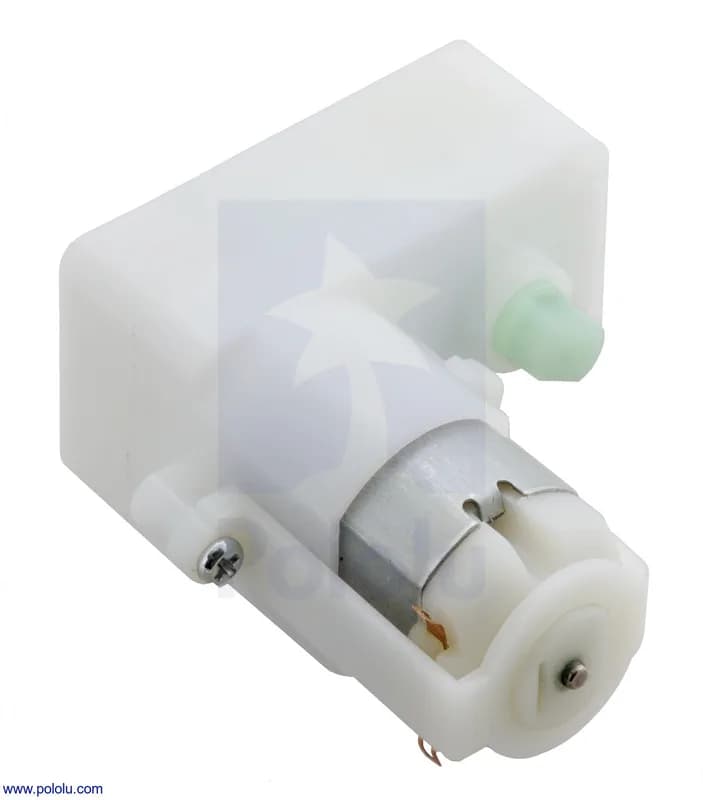

Этот редуктор 228:1 с коллекторным двигателем постоянного тока имеет слаботочный двигатель и обеспечивает мощность и скорость, сравнимые с RC-сервоприводом, за небольшую часть стоимости. Рекомендуемый диапазон рабочего напряжения от 3 В до 12 В. Основные характеристики: экстраполяция напряжения при холостом ходу, 6 В, 45 об/мин, 70 мА, 7,2 кг⋅см (100 унций⋅дюйм), 800 мА. Обзор Внутри редуктора пластикового мотор-редуктора 228:1 с выключателями.

Характеристики

Spedizione	1 Giorno, 2-4 Settimane
Тип	Motor / Actuator
Напряжение питания	3 В
Производитель	PCX

О товаре

228:1 Пластиковый мотор-редуктор, смещенный выходной сигнал — в наличии в каталоге Моторы, сервоприводы, редукторы бренда PCX, модель 228:1 Plastic Gearmotor, Offset Output.

Развернуть текст

Технические параметры: Spedizione: 1 Giorno, 2-4 Settimane; Тип: Motor / Actuator; Напряжение питания: 3 В; Производитель: PCX. Цена — 1 167 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
