Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

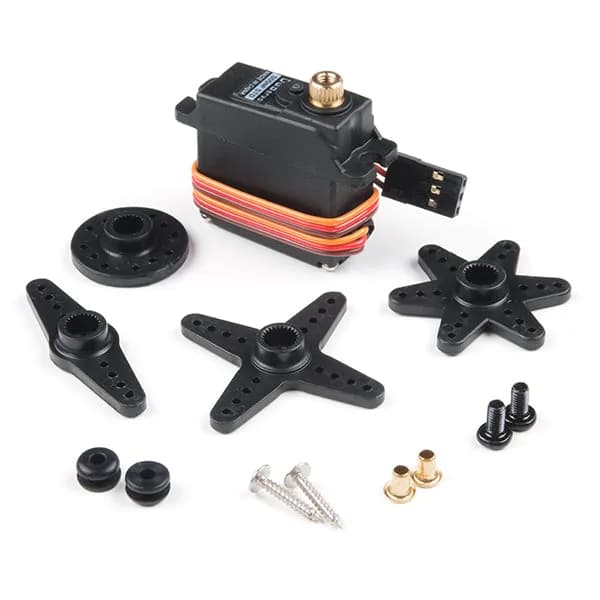

Сервопривод — стандартный Metal Gear (микроразмер)

Name: Сервопривод — стандартный Metal Gear (микроразмер)
Brand: SparkFun
SKU: ROB-14760
Price: 3189 RUB
Availability: PreOrder

3 189 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: SparkFun
Модель: Servo - Generic Metal Gear (Micro Size)
Артикул: ROB-14760
Категория: Моторы, сервоприводы, редукторы
Тип: Motor / Actuator

Описание

Это простой, недорогой и высококачественный сервопривод для всех ваших мехатронных нужд. Этот сервопривод способен принимать 6 вольт и выдавать 44,4 унции на дюйм. максимального крутящего момента при 0,18 с/60°. Это небольшой сервопривод со стандартным 3-контактным кабелем питания и управления (красный = питание, коричневый = заземление и желтый = данные), а также всем оборудованием, указанным ниже. Характеристики Напряжение: 4,8–6,0 В. Крутящий момент: 38,8/44,4 унций на дюйм. (4,8/6,0 В) Скорость: 0

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Motor / Actuator
Напряжение питания	4.8-6.0 В
Производитель	SparkFun Electronics

О товаре

Сервопривод — стандартный Metal Gear (микроразмер) — под заказ в каталоге Моторы, сервоприводы, редукторы бренда SparkFun, модель Servo - Generic Metal Gear (Micro Size).

Развернуть текст

0 В; Производитель: SparkFun Electronics. Цена — 3 189 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
