Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Seeed Studio

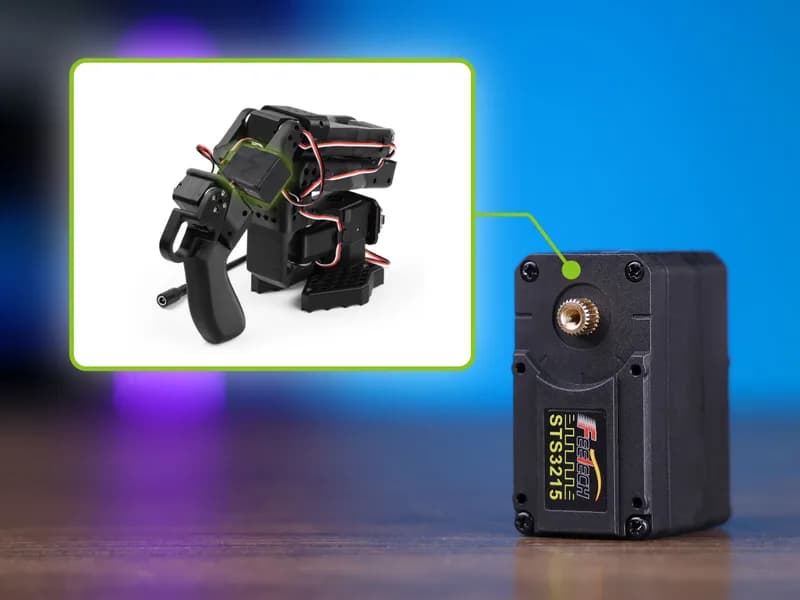

Feetech ST3215 C046 Сервопривод 7,4 В, передаточное число 1:147

Name: Feetech ST3215 C046 Сервопривод 7,4 В, передаточное число 1:147
Brand: Seeed Studio
SKU: 101090142
Price: 3191 RUB
Availability: PreOrder

3 191 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Seeed Studio
Модель: Feetech ST3215 C046 Servo 7.4V 1:147 Gear Ratio
Артикул: 101090142
Категория: Моторы, сервоприводы, редукторы
Напряжение питания: 7.4 В

Описание

STS3215 C046 — это интеллектуальный сервопривод с последовательной шиной 7,4 В, пластиковым корпусом, двигателем с сердечником, металлическим редуктором 1:147 и 12-битным высокоточным датчиком магнитного кодирования. Вес стойла составляет 14,4 кг. см, а номинальный крутящий момент составляет 4,8 кг/см. Разработанный с учетом универсальности, он подходит для использования в промышленной автоматизации, робототехнике и приводах с низким крутящим моментом, таких как LeRobot SO-Arm 101.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Напряжение питания	7.4 В
Производитель	Seeed Studio

О товаре

4V 1:147 Gear Ratio.

Развернуть текст

4 В; Производитель: Seeed Studio. Цена — 3 191 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
