Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Seeed Studio

Строительный блок Kittenbot, совместимый с сервоприводом Geek на 270° и мотором Geek на 360° — 4 шт.

Name: Строительный блок Kittenbot, совместимый с сервоприводом Geek на 270° и мотором Geek на 360° — 4 шт.
Brand: Seeed Studio
SKU: 108990063
Price: 3175 RUB
Availability: PreOrder

3 175 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Seeed Studio
Модель: Kittenbot Building Block compatible 270° Geek Servo & 360° Geek Motor-4pcs
Артикул: 108990063
Категория: Моторы, сервоприводы, редукторы

Описание

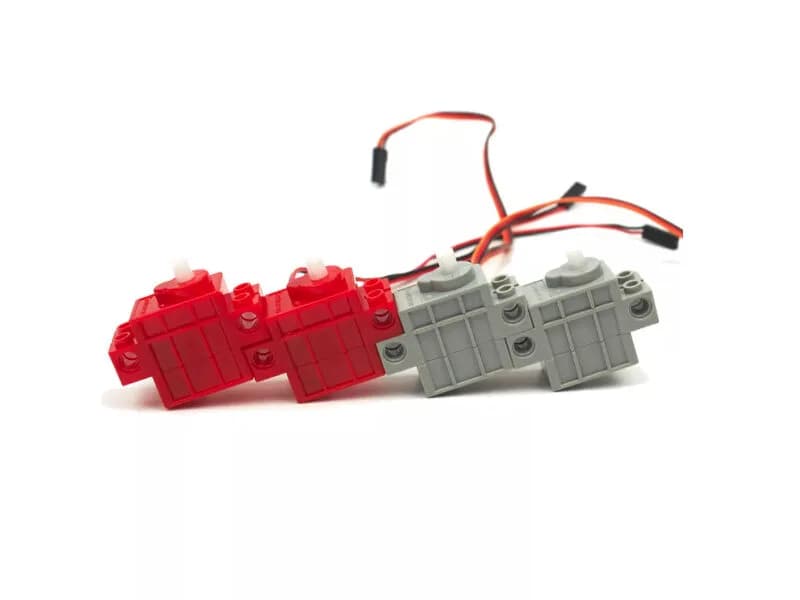

В комплект сервопривода и мотора Kittenbot Geek входят 2 сервопривода серого цвета с углом поворота 270° и 2 мотора красного цвета с поворотом на 360°, оба в корпусе, совместимом с LEGO, для быстрого создания ваших проектов с помощью LEGO и Micro:bit/Arduino/Raspberry Pi.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Производитель	Seeed Studio

О товаре

Строительный блок Kittenbot, совместимый с сервоприводом Geek на 270° и мотором Geek на 360° — 4 шт.

Развернуть текст

— в наличии в каталоге Моторы, сервоприводы, редукторы бренда Seeed Studio, модель Kittenbot Building Block compatible 270° Geek Servo & 360° Geek Motor-4pcs. Технические параметры: Производитель: Seeed Studio. Цена — 3 174 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
