Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Others

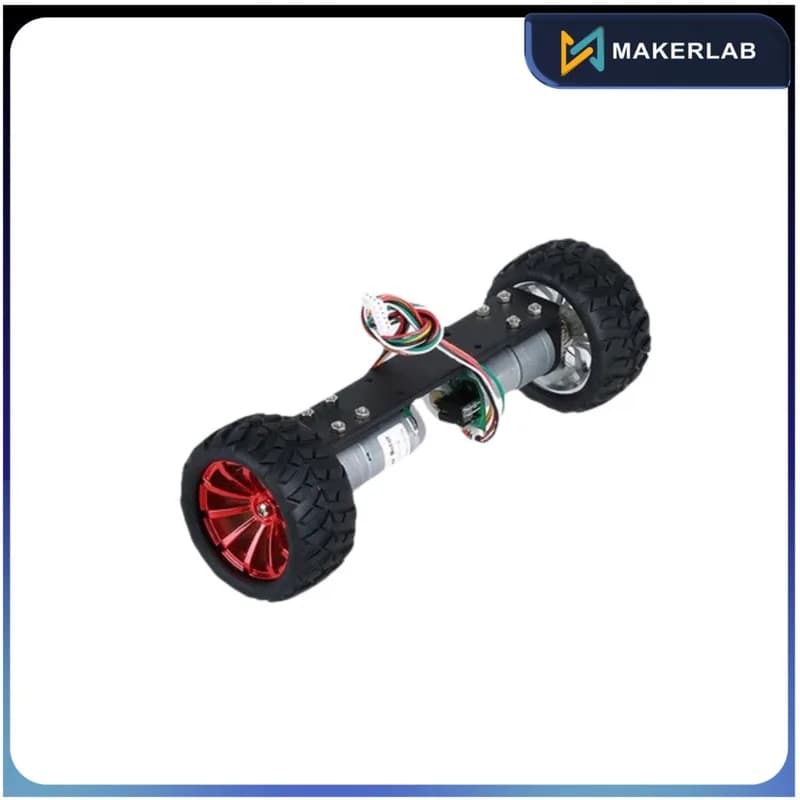

Двухколесное балансировочное шасси автомобиля с комплектом двигателя JGA25

Name: Двухколесное балансировочное шасси автомобиля с комплектом двигателя JGA25
Brand: Others
SKU: MLE02803
Price: 4982 RUB
Availability: PreOrder

4 982 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Others
Модель: Two Wheel Balance Car Chassis with JGA25 Motor Kit
Артикул: MLE02803
Категория: Моторы, сервоприводы, редукторы
Type:: Default Title

Описание

Параметр: - Размеры: 217x72x72 мм - Вес: 508 г - Выходной импульс: 360cpr/круг - Диапазон напряжения: 6-24 В - Номинальное напряжение: 12 В - Скорость холостого хода: 201 об/мин - Ток холостого хода: 50 мА - Момент нагрузки: 0,53 кг*см - Номинальная мощность: 1,25 Вт - Ток нагрузки: 300 мА Проводное соединение: - Два желтых провода слева обозначают два полюса двигателя. - Зеленая и белая линии представляют собой линии импульсного выхода. Вы можете подключиться о

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Type:	Default Title
Шина данных	CAN
Напряжение питания	6-24 В
Производитель	Others

О товаре

Двухколесное балансировочное шасси автомобиля с комплектом двигателя JGA25 — в наличии в каталоге Моторы, сервоприводы, редукторы бренда Others, модель Two Wheel Balance Car Chassis with JGA25 Motor Kit.

Развернуть текст

Технические параметры: Type:: Default Title; Шина данных: CAN; Напряжение питания: 6-24 В; Производитель: Others. Цена — 4 983 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
