Pololu

Микро-металлический мотор-редуктор 150:1 LP 6V с удлиненным валом двигателя

Name: Микро-металлический мотор-редуктор 150:1 LP 6V с удлиненным валом двигателя
Brand: Pololu
SKU: POL-2205
Price: 3262 RUB
Availability: InStock

3 262 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Pololu
Модель: 150:1 Micro Metal Gearmotor LP 6V with Extended Motor Shaft
Артикул: POL-2205
Категория: Моторы, сервоприводы, редукторы
Spedizione: 2-4 Settimane, 1 Giorno

Описание

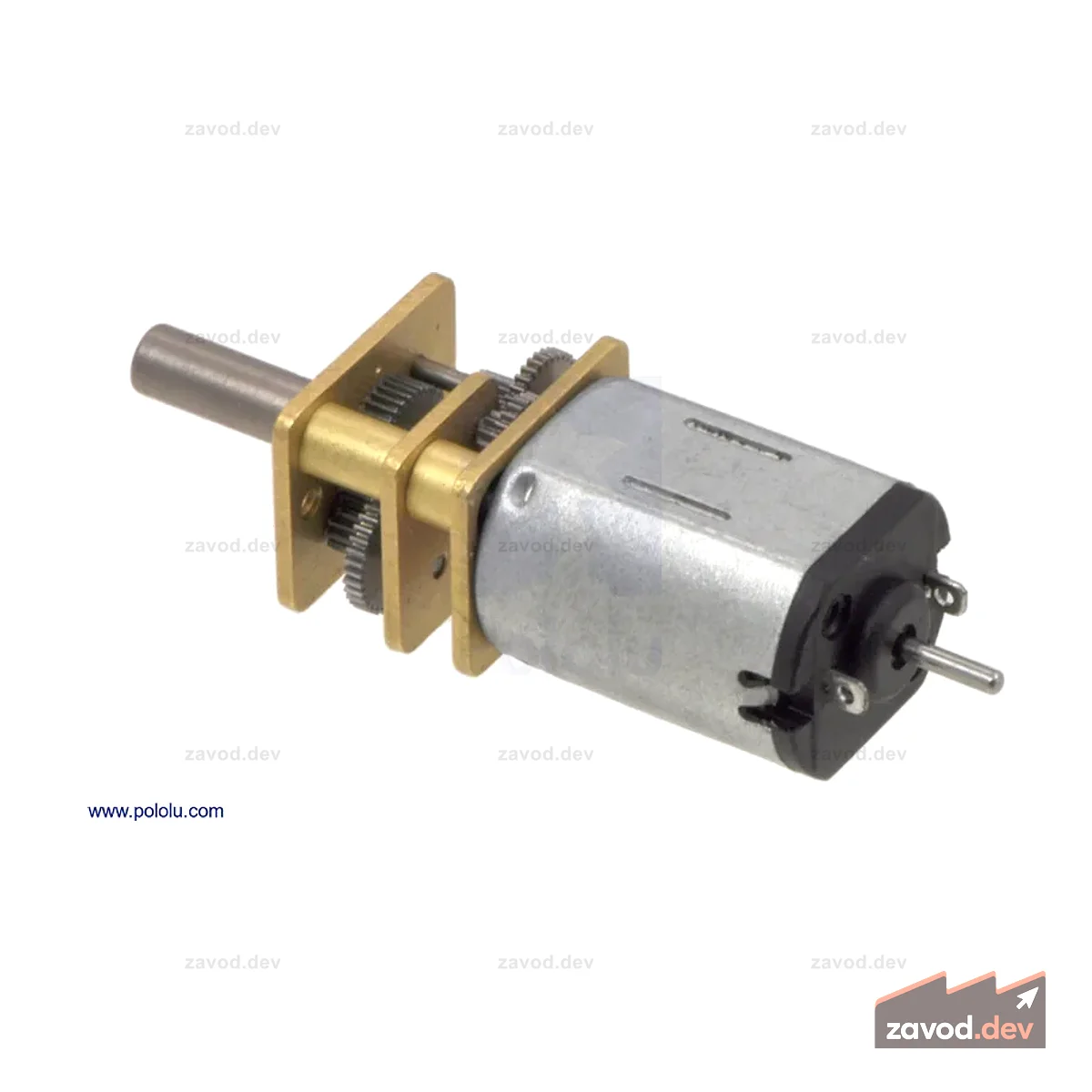

Этот мотор-редуктор представляет собой миниатюрный маломощный коллекторный двигатель постоянного тока напряжением 6 В с металлическим редуктором 150,58:1. Он имеет сечение 10×12 мм, а выходной вал редуктора D-образной формы имеет длину 9 мм и диаметр 3 мм. Эта версия также имеет удлиненный вал двигателя размером 4,5×1 мм. Основные характеристики: экстраполяция характеристик срыва при холостом ходу 6 В, 90 об/мин, 40 мА, 1,1 кг⋅см (15 унций⋅дюйм), 0,36 А

Характеристики

Spedizione	2-4 Settimane, 1 Giorno
Тип	Motor / Actuator
Напряжение питания	6 В
Производитель	Pololu

О товаре

Микро-металлический мотор-редуктор 150:1 LP 6V с удлиненным валом двигателя — Моторы, сервоприводы, редукторы от Pololu, модель 150:1 Micro Metal Gearmotor LP 6V with Extended Motor Shaft.

Развернуть текст

Ключевые характеристики: Spedizione: 2-4 Settimane, 1 Giorno; Тип: Motor / Actuator; Напряжение питания: 6 В; Производитель: Pololu. Цена — 3 262 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
