Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Makeblock

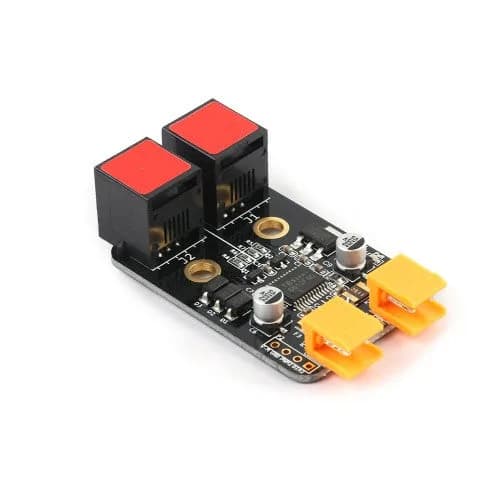

Двойной драйвер двигателя постоянного тока Me

Name: Двойной драйвер двигателя постоянного тока Me
Brand: Makeblock
SKU: MB12015
Price: 2431 RUB
Availability: OutOfStock

2 431 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Makeblock
Модель: Me Dual DC Motor Driver
Артикул: MB12015
Категория: Драйверы моторов
Шина данных: CAN

Описание

Описание: Драйвер двигателя постоянного тока Makeblock Me Dual представляет собой улучшенную версию драйвера двигателя Me V2.1. Благодаря встроенным портам RJ25 вы можете управлять двумя двигателями постоянного тока постоянным током 1 А (пиковое значение 2 А). Микросхема драйвера двигателя на плате — TB6612, TB6612 — высокоэффективный драйвер MOSFET с низким тепловыделением. Защита от перегрузки по току включена для предотвращения перегорания микросхемы драйвера. Это драйвер двигателя постоянного тока

Характеристики

Шина данных	CAN
Производитель	MakeBlock

О товаре

Купить Двойной драйвер двигателя постоянного тока Me производства Makeblock (модель Me Dual DC Motor Driver).

Развернуть текст

Драйверы моторов: Шина данных: CAN; Производитель: MakeBlock. Товар под заказ, цена 2 431 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
