Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

Seeed Studio

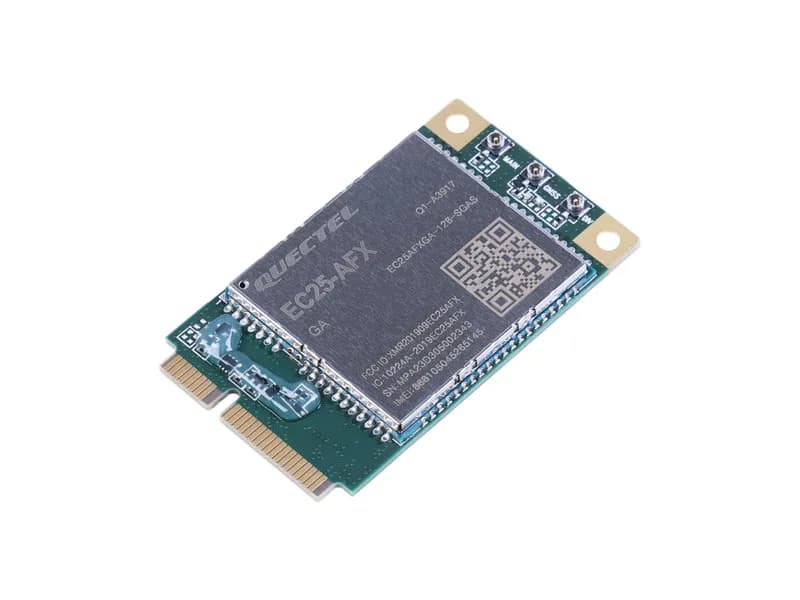

LTE Cat 4 EC25-AFXGA-mini-PCIe — связь 2G/3G/4G, встроенная поддержка нескольких GNSS, операторы Северной Америки

Name: LTE Cat 4 EC25-AFXGA-mini-PCIe — связь 2G/3G/4G, встроенная поддержка нескольких GNSS, операторы Северной Америки
Brand: Seeed Studio
SKU: 113991134
Price: 5520 RUB
Availability: InStock

5 520 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: LTE Cat 4 EC25-AFXGA-mini-PCIe - 2G/3G/4G communication, built-in multiple GNSS, North American operators
Артикул: 113991134
Категория: Беспроводные модули
Cellular technology: LTE Cat 4

Описание

LTE Cat 4 EC25-AFXGA-mini-PCIe — это модуль Mini PCIe, который поддерживает технологии мобильной связи LTE-FDD и WCDMA и объединяет несколько приемников GNSS для более быстрого и точного позиционирования. Все это делает его подходящим для приложений M2M и IoT.

Характеристики

Cellular technology	LTE Cat 4
Region/Carrier	North America
Size	30.0 x 51.0 x 4.9 mm
Temperature range	-35°C to +75°C (operating)-40°C to +80°C (extended)
Frequency band Information	LTE-FDD: B2/4/5/12/13/14/66/71, LTE-TDD: -, WCDMA: B2/4/5, GSM/EDGE: -
GNSS support	GPS/GLONASS/BDS/Galileo/QZSS (optional)
Carrier Certification	US: Verizon/AT&T/U.S. Cellular; Canada: Telus
Compulsory Authentication	Global: GCF, North America: PTCRB, US: FCC, Canada: IC,
Other Certification	RoHS/WHQL
Data rates	LTE-FDD (Mbps): 150 Mbps (downlink) / 50 Mbps (uplink), DC-HSPA+: 42 Mbps (downlink) / 5.76 Mbps (uplink), WCDMA: 384 kbps (downlink/uplink), EDGE: -, GPRS: -
Voice codecs	HR/FR/EFR/AMR/AMR-WB

Инженерный разбор

Размер устройства составляет 30.0 x 51.0 x 4.9 мм, что позволяет интегрировать его в различные системы, где необходима высокая плотность монтажа. Такие компактные размеры делают его подходящим для устройств с ограниченным пространством в корпусе.

Диапазон рабочих температур от -35°C до +75°C, а также расширенный диапазон до +80°C, свидетельствует о высоком уровне надежности и возможности эксплуатации в жестких климатических условиях. Это может быть критически важно для устройств, установленных в условиях экстремальных температур, что ограничивает применение менее устойчивых аналогов.

Поддержка скорости передачи данных LTE-FDD до 150 Mbps на скачивание и 50 Mbps на загрузку позволяет обеспечить надежное подключение в сетях 4G, что подходит для приложений с высокими требованиями к пропускной способности. Наличие множества частотных диапазонов, включая B2/4/5/12/13/14/66/71, расширяет совместимость с различными операторами в Северной Америке, что делает его более универсальным в выборе сетей для подключения.
