Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

Seeed Studio

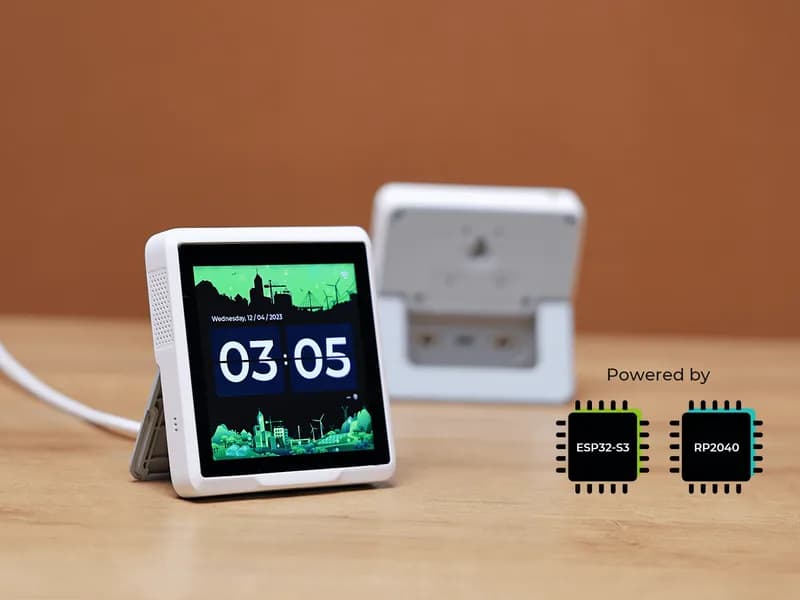

Индикатор SenseCAP + D1S, платформа для разработки Интернета вещей с 4-дюймовым сенсорным экраном на базе ESP32S3 и RP2040

Name: Индикатор SenseCAP + D1S, платформа для разработки Интернета вещей с 4-дюймовым сенсорным экраном на базе ESP32S3 и RP2040
Brand: Seeed Studio
SKU: 114993069
Price: 8402 RUB
Availability: InStock

8 402 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: SenseCAP Indicator + D1S, 4-Inch Touch Screen IoT development platform powered by ESP32S3 & RP2040
Артикул: 114993069
Категория: Дисплеи и экраны

Описание

SenseCAP представляет собой 4-дюймовый сенсорный экран, управляемый двойным микроконтроллером ESP32 и RP2040 и поддерживающий связь Wi-Fi/BLE/LoRa®. Это мощная платформа разработки Интернета вещей с открытым исходным кодом для разработчиков. Также доступен комплексный сервис ODM Fusion для настройки и быстрого масштабирования.

Характеристики

Screen	3.95 Inch, Capacitive RGB Touch Screen
Screen Resolution	480 x 480 pixels
Power Supply	5V DC, 1A
Battery	N/A
Processor	ESP32-S3: Xtensa® dual-core 32-bit LX7 microprocessor, up to 240MHz RP2040: Dual ARM Cortex-M0+ up to 133MHz
Flash	ESP32S3: 8MB RP2040: 2MB
External Storage	Support up to 32GB Micro SD Card (not included)
Wi-Fi	802.11b/g/n, 2.4GHz
Bluetooth	Bluetooth 5.0 LE
LoRa®(SX1262)	LoRa®WAN/(G)FSK, 21dBm Max Transmitted Power Sensitivity/-136dBm@SF12 BW=125KHz RX Sensitivity, Up to 5km (depending on gateway antenna and environments)
Sensors(Optional)	Built-in CO2 (SCD41)
Built-in TVOC (SGP40)	Range: 1-500 VOC Index Points
External Temperature and Humidity Sensor	Range: -40 ~ + 85 ℃/± 0.3 ℃; 0 ~ 100% RH/± 2% RH (25 ℃)
Buzzer	MLT-8530, Resonant Frequency：2700Hz

Инженерный разбор

Экран имеет размер 3.95 дюйма с разрешением 480 x 480 пикселей, что обеспечивает четкое отображение информации и интерфейса на сенсорном экране. Высокое разрешение позволяет использовать устройство в разнообразных сценариях разработки IoT, таких как мониторинг и управление.

Питание осуществляется при помощи 5V DC и 1A, что делает устройство достаточно энергоэффективным для работы в автономных условиях с внешними источниками питания. Процессоры ESP32-S3 и RP2040 позволяют развивать тактовую частоту до 240 и 133 МГц соответственно, что обеспечивает достаточно высокую производительность для большинства задач. Встроенная память ESP32-S3 в 8 МБ и 2 МБ для RP2040, позволяет эффективно хранить необходимые данные для работы платформы.

Поддержка внешней карты microSD объемом до 32 ГБ делает устройство универсальным для хранения данных, что важно для проектов, требующих записи больших объемов информации. Wi-Fi на частоте 2.4GHz и Bluetooth 5.0 LE предоставляют современные возможности беспроводной связи, а диапазон температура и влажность для внешнего датчика составляет -40 до +85 °C, что позволяет использовать устройство в разнообразных климатических условиях.
