Seeed Studio

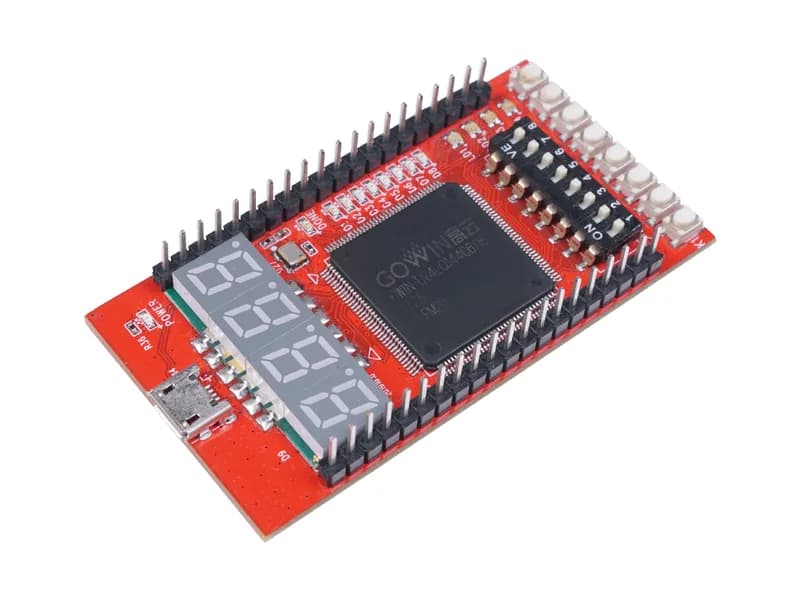

Gowin RUNBER FPGA Плата разработки

Name: Gowin RUNBER FPGA Плата разработки
Brand: Seeed Studio
SKU: 114992325
Price: 3180 RUB
Availability: InStock

3 180 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Gowin RUNBER FPGA Development Board
Артикул: 114992325
Категория: AI SoM и вычислительные модули (Jetson, Coral, FPGA)
Default startup mode: built-in flash

Описание

Это совершенно новая плата разработки FPGA, в которой используется решение GOWIN GW1N-UV4LQ144. Это мощная плата разработки с необходимыми ресурсами для запуска приложений FPGA. Кроме того, он имеет широкий набор периферийных устройств/портов для возможности расширения. Модуль USB-JTAG встроен в плату Runber. Используя CH552T в качестве разъема, кабель USB-микро может подключить встроенный модуль JTAG через встроенный разъем J14. Плата может получать питание через VBUS от USB или питание 5 В от порта расширения или питание 3,3 В от LDO. Поскольку мы выбираем устройства серии UV, поддерживается напряжение ядра до 3,3 В, что упрощает систему питания платы. Плата Runber оснащена генератором, который обеспечивает синхронизацию CH552T и GW1N-4 одновременно на частоте 12 МГц.

Характеристики

Default startup mode	built-in flash
Logic unit (LUT4)	4608
Register (FF)	3456
Synchronous Static Random Access Memory (S-SRAM) (bits)	0
Burst Static Random Access Memory (B-SRAM) (bits)	180K
Number of Burst Static Random Access Memory (B-SRAM)	10
User Flash Memory (bits)	256K
18*18 Multiplier	16
Phase-locked loop (PLLs+DLLs)	2+2
Total number of I/O Banks	4
Maximum user I/O	207
Core voltage (LV version)	1.2V
Core voltage (UV version)	1.8V/2.5V/3.3V
Onboard crystal oscillator	12MHz
HSCODE	8517180050
USHSCODE	8517180050
EUHSCODE	8543709099
COO	CHINA
