Какой интерфейс камеры машинного зрения выбрать — GigE, USB3 или Camera Link?

GigE Vision удобен на дистанции до 100 м по витой паре, поддерживает PoE и несколько камер на коммутаторе — это стандарт для конвейеров. USB3 Vision даёт высокую пропускную способность на коротком кабеле (до 3–5 м) и простое подключение к ПК. Camera Link и CoaXPress берут для скоростных линейных камер и максимального FPS, где важна детерминированная задержка.

Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Seeed Studio

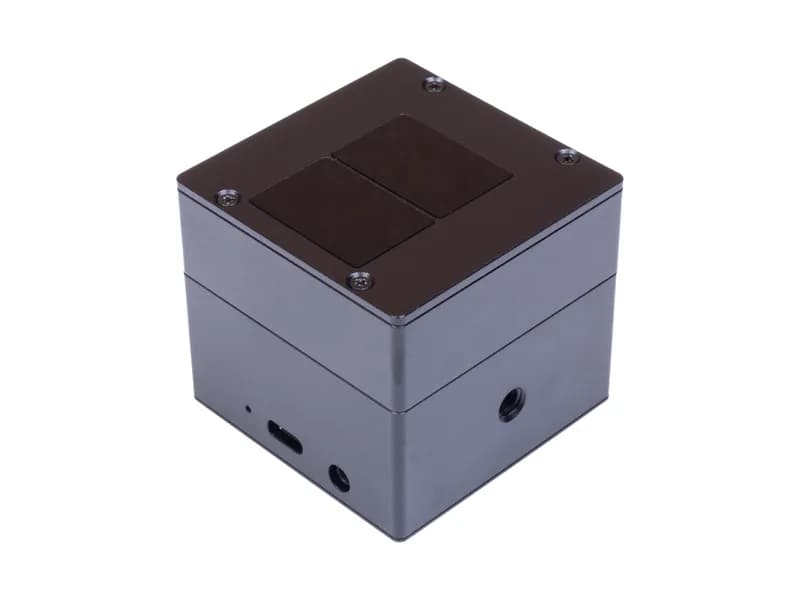

DepthEye Wide — H100° x V75° VGA ToF-камера с Sony IMX556PLR DepthSense™

Name: DepthEye Wide — H100° x V75° VGA ToF-камера с Sony IMX556PLR DepthSense™
Brand: Seeed Studio
SKU: 114992563
Price: 63704 RUB
Availability: InStock

63 704 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: DepthEye Wide - H100° x V75° VGA ToF Camera with Sony IMX556PLR DepthSense™
Артикул: 114992563
Категория: 3D и depth-камеры
Sensor: Sony IMX556PLR CMOS

Описание

IMX556 — это полностью интегрированный оптический датчик времени пролета (ToF) камеры. Датчик имеет времяпролетные пиксели 640 x 480 (VGA) на основе пиксельной технологии DepthSense®. Эта широкоугольная камера DepthEye обеспечивает угол обзора 100 градусов в горизонтальном направлении, а дальность обнаружения составляет 0,3–2,5 м. Обратите внимание на наши новинки! reComputer Jetson-10-1-H0 с производственным модулем Jetson Nano, reComputer Jetson-20 с производственным модулем Jetson Xavier NX также включает в себя несущую плату и радиатор на устройстве.

Характеристики

Sensor	Sony IMX556PLR CMOS
Pixel Size	10.0 µm (H) × 10.0 µm (V)
Resolution/FPS	0.3MP 640 x 480 px/ Max 30 FPS
Dimension & Weight	58 x 58 x 52 mm / 305 g
Accuracy	Less than 1cm at 1.5m
Precision	Standard deviation less than 3mm at 1m
Working Range	0.3m up to 2.5m
FOV	H100° x V75°
Data Interface	USB 3.1 Gen1 /Type C
Power Consumption	12V / 1A (Peak) /0.5A(Average)
Illumination	4 x VCSEL laser diodes @ 850nm
Operating Temperature	-10 to +60 ̊C
Platform Support	Windows/Linux/Mac/Ros
SDK Language Support	C++/Python
HSCODE	8525801390
USHSCODE	8525895050
EUHSCODE	8517600000
COO	CHINA

Сравнение с аналогами

Характеристика

Sensor	Sony IMX556PLR CMOS	—
Pixel Size	10.0 µm (H) × 10.0 µm (V)	—
Resolution/FPS	0.3MP 640 x 480 px/ Max 30 FPS	0.3MP 640 x 480 px/ Max 30 FPS
Dimension & Weight	58 x 58 x 52 mm / 305 g	—
Accuracy	Less than 1cm at 1.5m	Less than 5mm (0.7m to 1.5m)
Precision	Standard deviation less than 3mm at 1m	—
Working Range	0.3m up to 2.5m	—
FOV	H100° x V75°	—
Data Interface	USB 3.1 Gen1 /Type C	—
Power Consumption	12V / 1A (Peak) /0.5A(Average)	—
Illumination	4 x VCSEL laser diodes @ 850nm	—
Operating Temperature	-10 to +60 ̊C	—

Sensor

Sony IMX556PLR CMOS

—

Pixel Size

10.0 µm (H) × 10.0 µm (V)

—

Resolution/FPS

0.3MP 640 x 480 px/ Max 30 FPS

Dimension & Weight

58 x 58 x 52 mm / 305 g

—

Accuracy

Less than 1cm at 1.5m

Less than 5mm (0.7m to 1.5m)

Precision

Standard deviation less than 3mm at 1m

—

Working Range

0.3m up to 2.5m

—

FOV

H100° x V75°

—

Data Interface

USB 3.1 Gen1 /Type C

—

Power Consumption

12V / 1A (Peak) /0.5A(Average)

—

Illumination

4 x VCSEL laser diodes @ 850nm

—

Operating Temperature

-10 to +60 ̊C

—

Инженерный разбор

Камера DepthEye Wide использует сенсор Sony IMX556PLR CMOS с разрешением 0.3MP (640 x 480 пикселей) и может обеспечивать максимальную частоту 30 FPS. Это подразумевает, что для использования в приложениях, требующих видеопотока, необходимо учитывать возможные ограничения по разрешению и частоте кадров по сравнению с более высокими разрешениями в аналогах.

Размеры устройства составляют 58 x 58 x 52 мм, что делает его компактным и подходящим для установки в ограниченных пространствах. В дополнение к этому, вес 305 г позволяет его использовать в мобильных приложениях без значительного увеличения нагрузки. Рабочий диапазон устройства от 0.3 до 2.5 метров с точностью менее 1 см на расстоянии 1.5 м может ограничивать применение в сценариях, где необходима работа на больших расстояниях.

Камера имеет рабочую температуру от -10 до +60 °C, что делает ее пригодной для использования в различных климатических условиях, однако стоит обратить внимание на возможность отключения устройства на низких температурах. Потребление энергии составляет 12 В в пиковом режиме и 0.5 А в среднем, что требует соответствующего питания для обеспечения стабильной работы оборудования.
