Basler

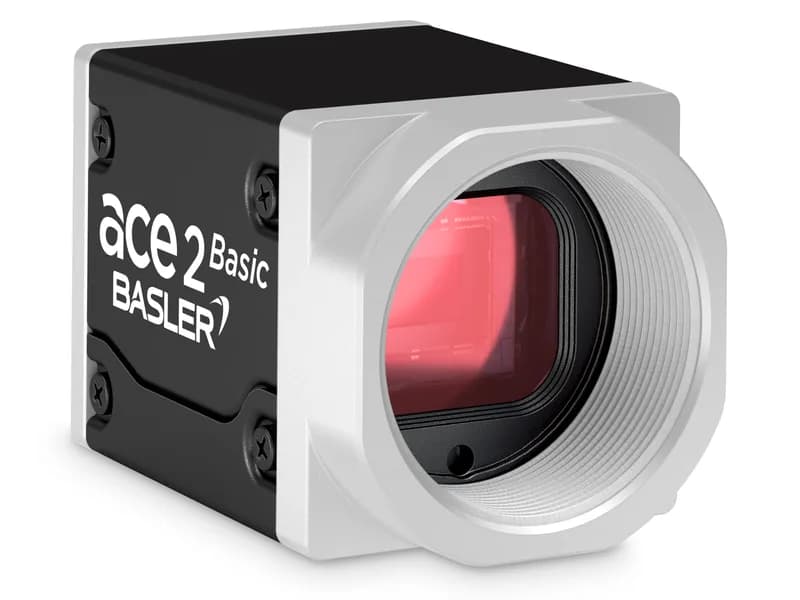

Basler a2A3840-45ucBAS

Name: Basler a2A3840-45ucBAS
Brand: Basler
SKU: 108015
Availability: InStock

Цена по запросу

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

Запросить цену

На складе0 шт.

Производитель: Basler
Модель: Basler a2A3840-45ucBAS
Артикул: 108015
Категория: Промышленные камеры машинного зрения
Product Family: ace 2 R

Описание

Камера Basler a2A3840-45ucBAS USB3.0 с CMOS-матрицей Sony IMX334 обеспечивает частоту 45 кадров в секунду при разрешении 8,3 МП.

Характеристики

Product Family	ace 2 R
Product Line	ace 2 R Basic
Camera Series	Basler ace 2
Camera Category	Area Scan Camera
Sensor Vendor	Sony
Sensor	IMX334
Shutter	Rolling Shutter
Sensor Format	1/1.8"
Sensor Type	CMOS
Sensor Size	7.68 mm × 4.32 mm
Resolution (H x V)	3840 px × 2160 px
Resolution	8.3 MP
Pixel Size (H x V)	2 μm × 2 μm
Frame rate	45 fps
Mono/Color	Color
Spectrum	Visible
Camera Data Interface	USB 3.0
Camera Data Connector	USB 3.0 Type Micro B receptacle
Image Data Interface	USB 3.0, nominal max. 5 Gbit/s (SuperSpeed)
Pixel Bit Depth	8 bits 10 bits 12 bits
Exposure Control	hardware trigger programmable via the camera API
Camera I/O Connector	M8 6-Pin receptacle
Power Requirements	(typical) 2.9 W Housing Housing Type Box Protection Class IP30
Housing Size (L x W x H)	42.8 mm x 29 mm x 29 mm
Lens Mount	C-mount
Operating Temperature	-10 °C - 60 °C Technical Drawing Download

Инженерный разбор

Характеристика	Basler a2A3840-45ucBAS	Basler boA2448-250см	Basler boA6500-36см	Basler daA1440-220um (без крепления)
Product Family	ace 2 R	boost R	boost R	dart R
Product Line	ace 2 R Basic	—	—	—
Camera Series	Basler ace 2	Basler boost	Basler boost	Basler dart
Camera Category	Area Scan Camera	Area Scan Camera	Area Scan Camera	Area Scan Camera
Sensor Vendor	Sony	Sony	onsemi	Sony
Sensor	IMX334	IMX537	XGS 32000	IMX273
Shutter	Rolling Shutter	Global Shutter	Global Shutter	Global Shutter
Sensor Format	1/1.8"	1/1.8"	APS-C	1/2.9"
Sensor Type	CMOS	CMOS	CMOS	CMOS
Sensor Size	7.68 mm × 4.32 mm	6.71 mm × 5.61 mm	21 mm × 15.8 mm	4.97 mm × 3.73 mm
Resolution (H x V)	3840 px × 2160 px	2448 px × 2048 px	6580 px × 4935 px	1440 px × 1080 px
Resolution	8.3 MP	5 MP	32.4 MP	—

Матрица Sony IMX334 формата 1/1,8" с разрешением 3840 × 2160 пикселей (8,3 МП) имеет пиксельный шаг 2 мкм × 2 мкм при физическом размере сенсора 7,68 мм × 4,32 мм: малый пиксель повышает пространственное разрешение, но уменьшает площадь сбора света на каждый элемент, что ужесточает требования к освещённости сцены. Rolling Shutter означает последовательное построчное считывание — при быстром поперечном перемещении объекта относительно плоскости матрицы на кадре возникает геометрическое искажение вертикальных линий, и этот эффект необходимо закладывать в расчёт при анализе быстродвижущихся объектов.

Интерфейс USB 3.0 с номинальной пропускной способностью 5 Гбит/с (SuperSpeed) обслуживает поток на скорости 45 кадров/с; глубина пикселя выбирается из 8, 10 или 12 бит — каждый дополнительный бит увеличивает нагрузку на канал и объём хранимых данных. Разъём I/O типа M8 6-Pin обеспечивает аппаратный триггер для синхронизации экспозиции с внешними событиями; параметры экспозиции также программируются через API камеры.

Корпус Box-типа габаритами 42,8 мм × 29 мм × 29 мм потребляет 2,9 Вт (типовое значение). Класс защиты IP30 обеспечивает барьер от твёрдых тел, однако нулевой индекс влагозащиты означает полное отсутствие защиты от брызг, капель и конденсата — при монтаже в условиях повышенной влажности потребуется дополнительный герметичный бокс. Рабочий диапазон −10 °C до 60 °C допускает эксплуатацию в неотапливаемых помещениях; объектив крепится через C-mount.
