Little Bird

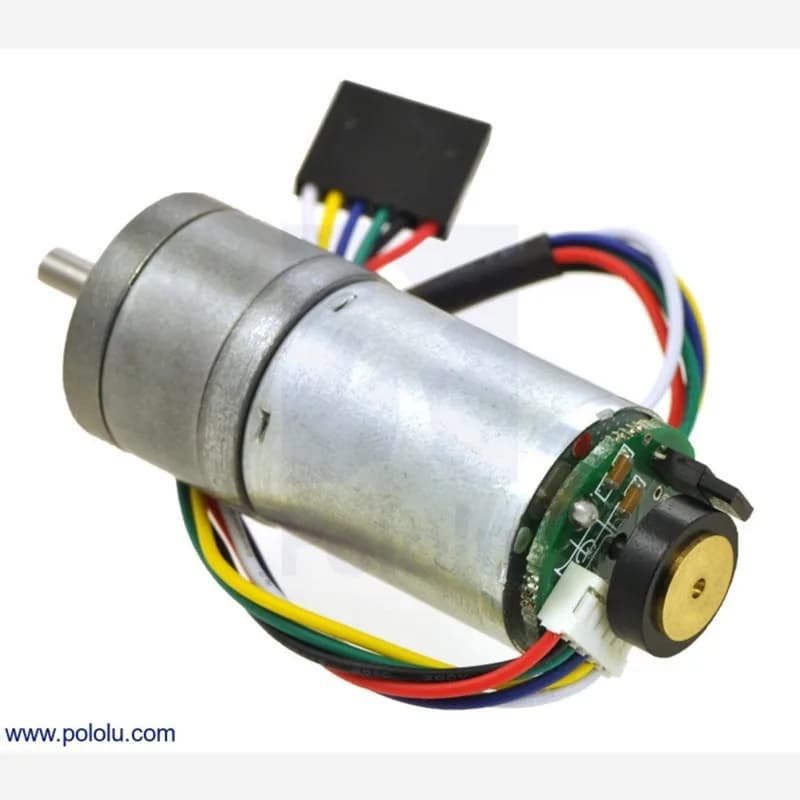

227:1 Металлический мотор-редуктор 25Dx56L мм MP 12V с энкодером 48 CPR

Name: 227:1 Металлический мотор-редуктор 25Dx56L мм MP 12V с энкодером 48 CPR
Brand: Little Bird
SKU: PL-3245
Price: 7240 RUB
Availability: InStock

7 240 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Little Bird
Модель: 227:1 Metal Gearmotor 25Dx56L mm MP 12V with 48 CPR Encoder
Артикул: PL-3245
Категория: Моторы, сервоприводы, редукторы
Платформа: Arduino

Описание

Этот коллекторный мотор-редуктор постоянного тока на 12 В средней мощности оснащен металлическим прямозубым редуктором 226,76:1 и встроенным квадратурным энкодером 48 CPR на валу двигателя, обеспечивающим 10 884,47 отсчета за оборот выходного вала редуктора для точного положения и обратной связи по скорости. Мотор-редуктор имеет цилиндрическую форму диаметром чуть менее 25 мм. Выходной вал D-образной формы имеет диаметр 4 мм и выдвигается на 12,5 мм вперед.

Характеристики

Платформа	Arduino
Тип	Robotics
Напряжение питания	12 В
Производитель	Little Bird

О товаре

227:1 Металлический мотор-редуктор 25Dx56L мм MP 12V с энкодером 48 CPR — в наличии в каталоге Моторы, сервоприводы, редукторы бренда Little Bird, модель 227:1 Metal Gearmotor 25Dx56L mm MP 12V with 48 CPR Encoder.

Развернуть текст

Технические параметры: Платформа: Arduino; Тип: Robotics; Напряжение питания: 12 В; Производитель: Little Bird. Цена — 7 240 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
