Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Concentric

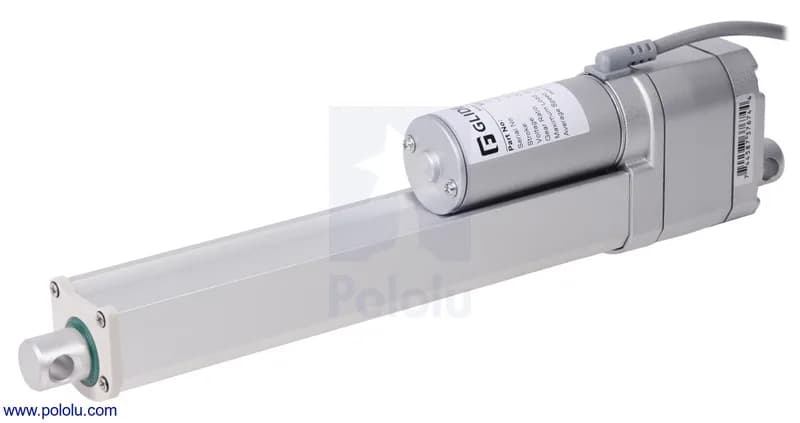

Glideforce MD122008-P Линейный привод средней мощности с обратной связью: 100 кгс, ход 8 дюймов (используемый 7,8 дюйма), 0,58 дюйма/с, 12 В

Name: Glideforce MD122008-P Линейный привод средней мощности с обратной связью: 100 кгс, ход 8 дюймов (используемый 7,8 дюйма), 0,58 дюйма/с, 12 В
Brand: Concentric
SKU: POL-3616
Price: 41407 RUB
Availability: InStock

41 407 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Concentric
Модель: Glideforce MD122008-P Medium-Duty Linear Actuator with Feedback: 100kgf, 8" Stroke (7.8" Usable), 0.58"/s, 12V

Описание

Этот линейный привод средней мощности (MD) на 12 В может поднимать грузы до 100 кгс [225 фунтов или 1000 Н] и выдерживать статические нагрузки до 450 кгс [1000 фунтов или 4500 Н]. Его максимальная скорость составляет 14,7 мм/с [0,58 дюйма/с] без нагрузки и 10,4 мм/с [0,41 дюйма/с] при максимальной нагрузке. Концевые выключатели на каждом конце облегчают управление приводом во всем диапазоне его перемещений. Вал сохраняет свое положение при отключении питания. че

Характеристики

Spedizione	2-4 Settimane, 1 Giorno
Напряжение питания	12 В
Шина данных	CAN
Производитель	Concentric

О товаре

58"/s, 12V.

Развернуть текст

Ключевые характеристики: Spedizione: 2-4 Settimane, 1 Giorno; Напряжение питания: 12 В; Шина данных: CAN; Производитель: Concentric. Цена — 41 407 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
