Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

RAKwireless Store

ВисБлок Мотор

Name: ВисБлок Мотор
Brand: RAKwireless Store
SKU: 100037
Price: 638 RUB
Availability: InStock

638 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: RAKwireless Store
Модель: WisBlock Motor
Артикул: 100037
Категория: Моторы, сервоприводы, редукторы

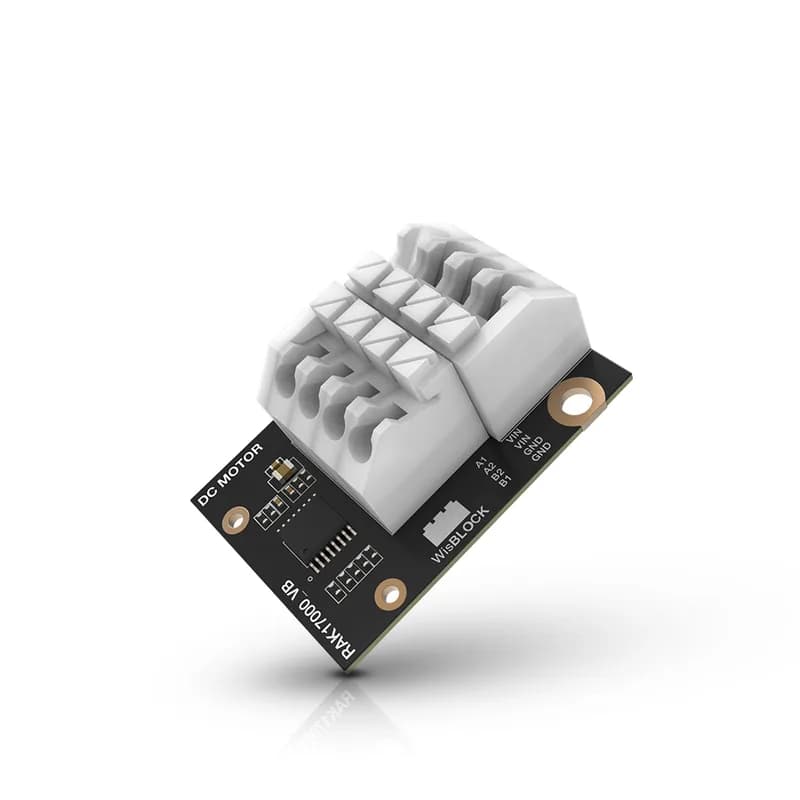

Model: RAK17000 WisBlock Motor Control Module

Описание

Описание продукта Модули двигателей WisBlock добавляют возможность управления электродвигателями для вашего проекта робота и приводов. RAK17000 Модуль управления двигателем WisBlock RAK17000 — это модуль драйвера двигателя постоянного тока WisBlock на базе Texas Instruments DRV8833. Он может управлять одним шаговым двигателем или двумя двигателями постоянного тока. Он может использовать либо источник напряжения WisBlock Base для питания двигателя, либо внешний источник питания.

Характеристики

Model	RAK17000 WisBlock Motor Control Module
Тип	Motor / Actuator
Шина данных	CAN
Производитель	RAKwireless Store

О товаре

Купить ВисБлок Мотор производства RAKwireless Store (модель WisBlock Motor).

Развернуть текст

Моторы, сервоприводы, редукторы: Model: RAK17000 WisBlock Motor Control Module; Тип: Motor / Actuator; Шина данных: CAN; Производитель: RAKwireless Store. Товар в наличии, цена 638 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
