Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

Mean Well

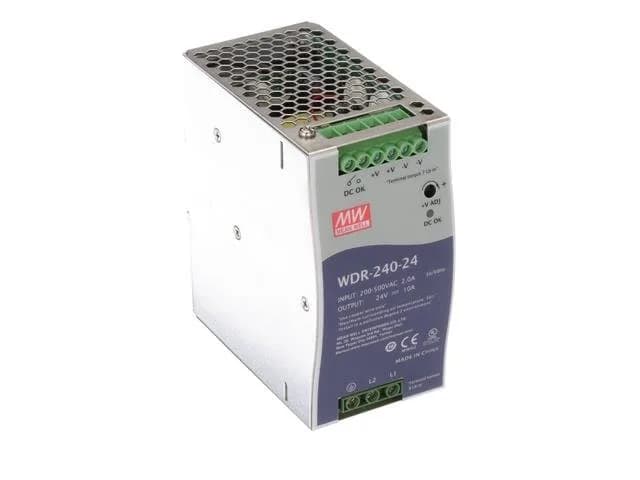

WDR-240-24

Name: WDR-240-24
Brand: Mean Well
SKU: WDR-240-24
Price: 19919 RUB
Availability: InStock

19 919 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Mean Well
Модель: WDR-240-24
Артикул: WDR-240-24
Категория: Блоки питания и адаптеры
Efficiency: 91%

Описание

Импульсный источник питания в металлическом корпусе на DIN-рейку с активной коррекцией коэффициента мощности. Широкий вход: 180–550 В переменного тока/254–780 В постоянного тока. Выход 24 В постоянного тока при 10 А (металлическая DIN-рейка с PFC 24 В, 10 А) Металлический корпус Коммутируемый источник питания Характеристика От 120 до 480 Вт Тонкий дизайн и широкий входной диапазон от 180 до 550 В переменного тока (одно- и двухфазные) Испытание на полную нагрузку при 100 % полной нагрузке Сборка на промышленной рейке TS-35/7,5 или 15 встроенных реле постоянного тока Защита контактов OK

Характеристики

Efficiency	91%
Max output current	10A
Dimensions	63 x 125.2 x 113.5 mm
Input frequency	47 - 63 Hz
Input voltage	180 - 550 / 254 - 780
Output voltage	24V
PFC function	Yes
Power type	DIN Rail Power Supply
Power	240W
