Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Adafruit

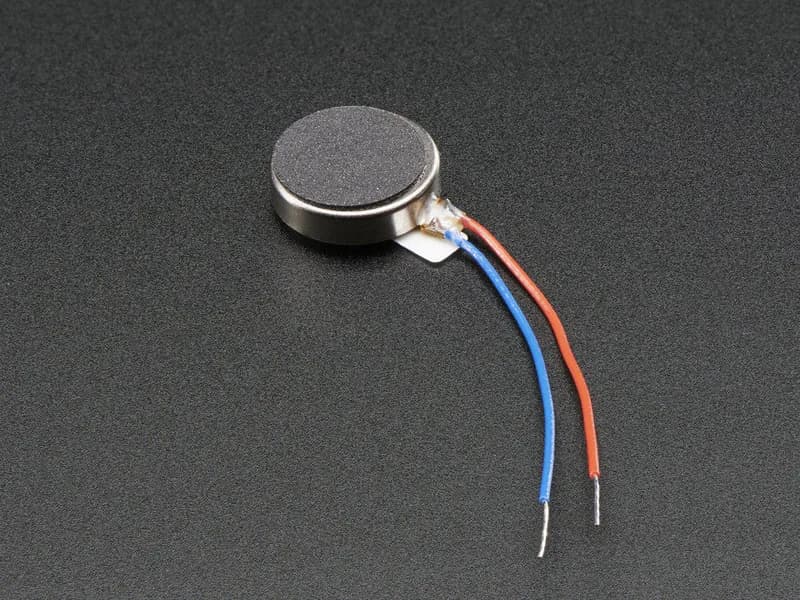

Вибрирующий мини-моторный диск

Name: Вибрирующий мини-моторный диск
Brand: Adafruit
SKU: 1201
Price: 424 RUB
Availability: OutOfStock

424 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

Под заказ

На складе0 шт.

Производитель: Adafruit
Модель: Vibrating Mini Motor Disc
Артикул: 1201
Категория: Моторы, сервоприводы, редукторы
Dimensions: 10mm diameter, 2.7mm thick

Описание

Теперь он предлагается в вариантах «торговая марка» и «генерик». Дополнительную информацию можно найти в разделе часто задаваемых вопросов по непатентованным продуктам. *БЗЗЗЗЗЗЗЗЗЗ* Чувствуете это? Это ваш маленький шумный мотор, и для любого проекта с тактильной обратной связью вам понадобится несколько из них. Эти вибромоторы представляют собой крошечные диски, полностью герметичные, поэтому их легко использовать и вставлять. Два провода используются для управления/питания вибрации. Просто обеспечьте питание от аккумулятора

Характеристики

Dimensions	10mm diameter, 2.7mm thick
Voltage	2V - 5V
Current draw	5V: 100mA, 4V: 80mA, 3V: 60mA, 2V: 40mA
Speed	11000 RPM at 5V
Weight	0.9 gram

Инженерный разбор

10mm diameter и 2.7mm thick прямо указывают на компактный форм-фактор: такой размер упрощает размещение там, где критична толщина узла и диаметр посадочного места. Weight 0.9 gram означает низкую массу самого изделия, поэтому при подборе крепления и проводников нагрузка на окружающие детали будет небольшой. По габаритам здесь важно учитывать именно сочетание 10mm и 2.7mm: ограничение задаётся не только диаметром, но и толщиной, если место по высоте занято соседними элементами.

2V - 5V задаёт рабочий диапазон питания, а Current draw показывает, как меняется потребление внутри этого диапазона: 5V: 100mA, 4V: 80mA, 3V: 60mA, 2V: 40mA. На практике это означает, что источник питания и управляющая цепь нужно подбирать с учётом конкретного напряжения, а не только по факту совместимости с 2V - 5V. Speed 11000 RPM at 5V указывает, что заявленная скорость приведена именно для 5V; при выборе режима работы это важно, потому что в характеристиках численно зафиксирована производительность на верхней точке диапазона, а для 4V, 3V и 2V указаны только значения тока.
