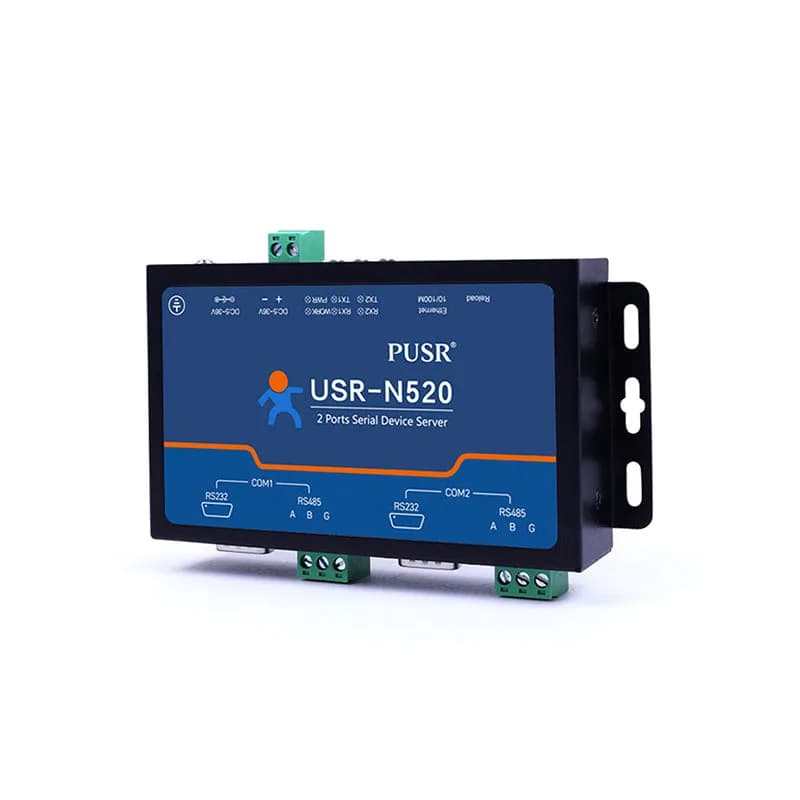

Name: USR-N520 H7-6 Промышленный 2-портовый преобразователь RS232/RS485 или Ethernet
Brand: UsrIoT
SKU: 760-USR-N520 H7-6
Price: 4679 RUB
Availability: InStock

Question 1

Как подобрать аналог микросхемы логики, связи или памяти?

Accepted Answer

Аналог подбирают по функции, напряжению питания, типу логики (TTL/CMOS, уровни 1.8/3.3/5 В), корпусу (SOIC, TSSOP, QFN) и интерфейсу — для связи это трансиверы RS485, CAN, USB, для памяти EEPROM/Flash по I2C/SPI. Сверяют datasheet по таймингам и токам, проверяют наличие drop-in замены того же семейства. При дефиците предлагаем функциональные аналоги с проверкой по ключевым параметрам.

Question 2

Зачем нужны TVS-диоды и как их выбрать?

Accepted Answer

TVS-диоды защищают входы и интерфейсы от выбросов напряжения, ESD и переходных процессов, ограничивая импульс за наносекунды. Выбирают по рабочему напряжению (standoff voltage чуть выше штатного), напряжению пробоя, мощности импульса и однонаправленности (для DC) или двунаправленности (для AC/линий данных). На линии USB, RS485, CAN ставят специализированные сборки с малой ёмкостью.

Question 3

Как выбрать транзистор или диод под нагрузку?

Accepted Answer

Для коммутации нагрузки MOSFET выбирают по напряжению сток-исток, току, сопротивлению открытого канала Rds(on) и пороговому напряжению затвора (логический уровень для управления от 3.3 В). Диоды Шоттки дают малое падение для питания, выпрямительные — на ток и обратное напряжение. Оптопары и оптореле развязывают цепи; светодиоды и фотоприёмники подбирают по длине волны и току.

Question 4

Как рассчитать пассивные компоненты — резисторы, конденсаторы, индукторы?

Accepted Answer

Резисторы выбирают по номиналу, точности (1%, 5%), мощности рассеяния и типоразмеру (0402–1206). Конденсаторы — по ёмкости, напряжению с запасом и диэлектрику: X7R/C0G для стабильности, электролиты и тантал для развязки питания. Индукторы для DC-DC подбирают по индуктивности, току насыщения и сопротивлению. Учитывайте дерейтинг по напряжению и температуре.

Question 5

Чем отличается реле от полупроводникового переключателя, как выбрать предохранитель?

Accepted Answer

Электромеханическое реле даёт гальваническую развязку и держит большие токи, но имеет ресурс контактов; твердотельное реле (SSR) и MOSFET-ключи переключают бесшумно и быстро. Предохранитель выбирают по номинальному току (чуть выше рабочего), скорости срабатывания (быстрый/медленный) и отключающей способности; самовосстанавливающиеся PTC удобны для защиты USB и логики.

Question 6

Можно ли заказать ЭКБ по спецификации (BOM) юрлицу?

Accepted Answer

Да, обрабатываем спецификации (BOM): подбираем микросхемы, TVS, диоды, транзисторы, пассивы и предохранители по партномерам или аналогам, готовим КП и счёт с НДС юрлицу. По позициям в наличии отгружаем сразу, по остальным называем срок поставки. Доставка по России с документами.

Шина данных	RS232
Производитель	USR IoT
