LILYGO®

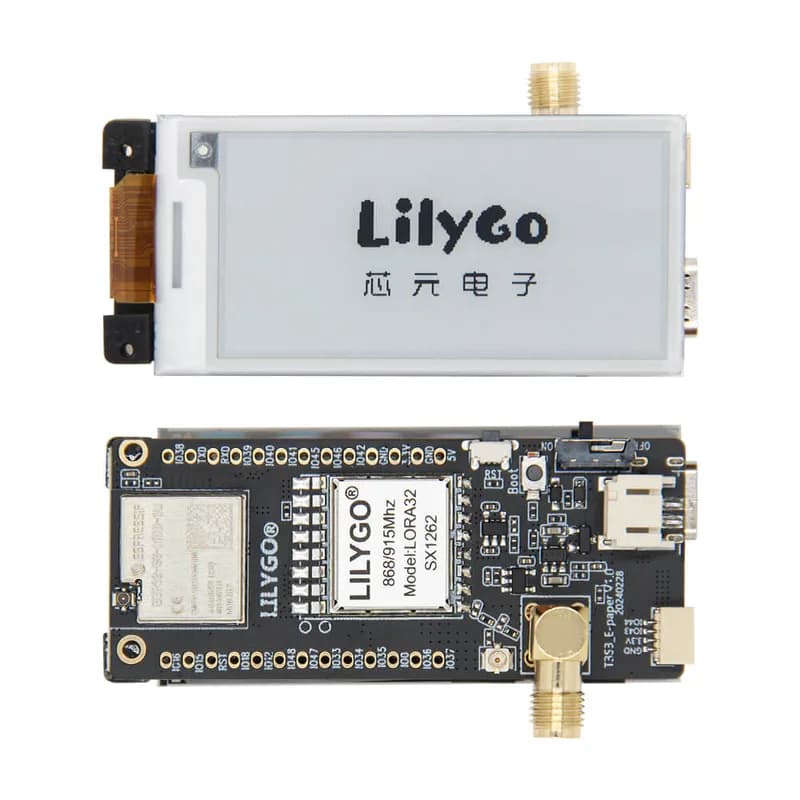

T3 S3 E-paper

Name: T3 S3 E-paper
Brand: LILYGO®
SKU: H727
Price: 2511 RUB
Availability: InStock

2 511 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: LILYGO®
Модель: T3 S3 E-paper
Артикул: H727
Категория: Дисплеи и экраны
Version: 868MHz-SX1262 [H727], 915MHz-SX1262 [H729], 2.4G Without PA [H730]

Описание

Поддержка USB/3,7 В Lipo аккумулятора, питание от батареи, переключатель батареи MCU ESP32S3FH4R2 Флэш-память 4 МБ PSRAM 2 МБ Протокол беспроводной связи 2,4 ГГц Wi-Fi + Bluetooth 5.0 Встроенные функции Сброс + кнопка загрузки, поддержка TF-карты 2,13-дюймовая электронная бумага DEPG0213BN Разрешение 250 x 122 Размер дисплея 48,55 x Пример кода диаметром 23,70 мм для справки [ Github ] Если вам нужна техническая поддержка, перейдите по ссылке ниже, чтобы узнать больше.

Характеристики

Version	868MHz-SX1262 [H727], 915MHz-SX1262 [H729], 2.4G Without PA [H730]
Разрешение	250×122
Процессор/SoC	ESP32S3FH4R2
Беспроводная связь	Wi-Fi
Напряжение питания	3.7 В
Диагональ дисплея	2.13"
Производитель	LILYGO®
