Чем отличаются HAT, Shield и Breakout-платы расширения?

HAT — стандарт плат расширения для Raspberry Pi (40-пиновый разъём GPIO с EEPROM-идентификацией), Shield — для Arduino-совместимых плат, Breakout выводит выводы конкретной микросхемы или сенсора на удобные контакты для макетирования. Все они общаются с хостом по I2C, SPI или UART. Перед покупкой проверьте совместимость распиновки и уровней логики (3.3 В против 5 В).

Как подключить дисплей к одноплатному компьютеру или микроконтроллеру?

Маленькие OLED и TFT-экраны подключают по I2C или SPI к MCU, дисплеи побольше — по параллельному RGB или MIPI-DSI к одноплатнику, а полноразмерные мониторы по HDMI. Для сенсорных панелей нужен отдельный интерфейс тача (I2C/USB). Уточняйте напряжение питания подсветки и наличие готового драйвера под вашу ОС или библиотеку.

Какой беспроводной модуль выбрать — LoRa, WiFi, BLE или GPS?

LoRa даёт дальность в километры при низком энергопотреблении для телеметрии датчиков, WiFi — высокую скорость в пределах объекта, BLE — связь с мобильными и mesh на близкой дистанции, GPS/ГЛОНАСС-модули — позиционирование. Модули подключают по UART, SPI или USB; учитывайте разрешённые в РФ частоты (868 МГц для LoRa) и необходимость внешней антенны с нужным разъёмом (SMA/U.FL).

Как подобрать кабели и разъёмы для промышленной электроники?

Под камеры машинного зрения берут экранированные кабели GigE с разъёмами M12 X-code и USB3 Vision с винтовой фиксацией; для датчиков — M8/M12 A-code. Учитывают сечение под ток, экранирование от помех, гибкость для подвижных частей (highflex для кабель-каналов) и температурный диапазон изоляции. Хедеры и шлейфы (2.54 мм, JST) подбирают по шагу и числу контактов.

Зачем нужен USB-преобразователь интерфейсов и какой выбрать?

USB-преобразователи дают на ПК или одноплатнике порты, которых нет физически: USB-UART (CP2102, CH340, FTDI) для отладки MCU, USB-RS485 для опроса Modbus-устройств, USB-CAN для автомобильных и промышленных шин. Для гальванической развязки берут изолированные модели. USB-хабы с внешним питанием нужны, когда камер и устройств больше, чем портов.

Можно ли заказать периферию комплектом под конкретный проект?

Да, собираем комплект из плат расширения, дисплея, беспроводных модулей, кабелей и разъёмов под вашу плату и задачу, проверяя совместимость по интерфейсам и уровням логики. Отгрузка юрлицам по безналу, КП и счёт с НДС, по позициям не в наличии называем срок. Доставка по России.

LILYGO®

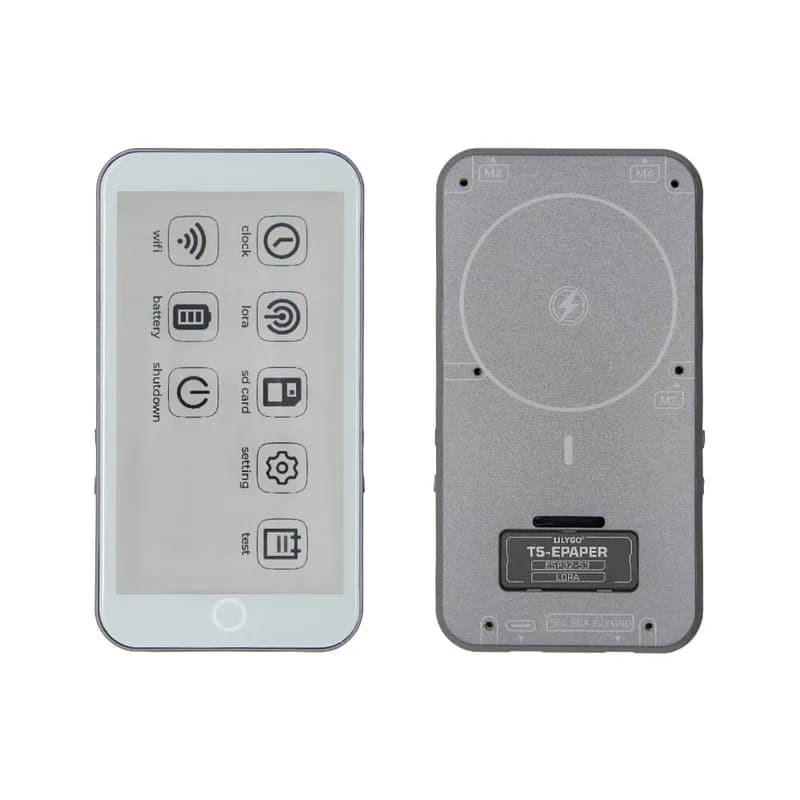

Электронная бумага T5 S3 Pro

Name: Электронная бумага T5 S3 Pro
Brand: LILYGO®
SKU: H752-02
Price: 8956 RUB
Availability: InStock

8 956 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: LILYGO®
Модель: T5 E-Paper S3 Pro
Артикул: H752-02
Категория: Дисплеи и экраны
Firmware/ GPS: LILYGO, MeshCore

Описание

Технические характеристики MCU ESP32-S3-WROOM-1 Flash 16 МБ PSRAM 8 МБ Беспроводное подключение 2,4 ГГц Wi-Fi BLE 5 Среда программирования Arduino-IDE, VS Code Встроенная функция Touch, RTC PCF8563, tf-карта Чип управления аккумулятором BQ25896, BQ27220 SX1262 Поддержка маломощного приемопередатчика LoRa, скорость 433 МГц, 868 МГц, 915 МГц 4,7-дюймовый микросхема драйвера электронной бумаги со сверхнизким энергопотреблением ED047TC1 Размер 4,7-дюймовый Уровни серого 16 Техническая поддержка ℹ️ Pro

Характеристики

Firmware/ GPS	LILYGO, MeshCore
Version	915Mhz With GPS [H752-02], 868Mhz With GPS [H752-01], 433Mhz With GPS [H752-04], 920Mhz With GPS [H752-03], 915Mhz Without GPS [H752-B]
Warehouse	China [For Worldwide], United States [For US only], Germany [ For Europe only]
Тип	GPS/GNSS
Процессор/SoC	ESP32-S3-WROOM-1
Беспроводная связь	Wi-Fi
Диагональ дисплея	4.7"
Производитель	LILYGO®

О товаре

Электронная бумага T5 S3 Pro — в наличии в каталоге Дисплеи и экраны бренда LILYGO®, модель T5 E-Paper S3 Pro.

Развернуть текст

Технические параметры: Firmware/ GPS: LILYGO, MeshCore; Version: 915Mhz With GPS [H752-02], 868Mhz With GPS [H752-01], 433Mhz With GPS [H752-04], 920Mhz With GPS [H752-03], 915Mhz Without GPS [H752-B]; Warehouse: China [For Worldwide], United States [For US only], Germany [ For Europe only]; Тип: GPS/GNSS; Процессор/SoC: ESP32-S3-WROOM-1. Цена — 8 956 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
