Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

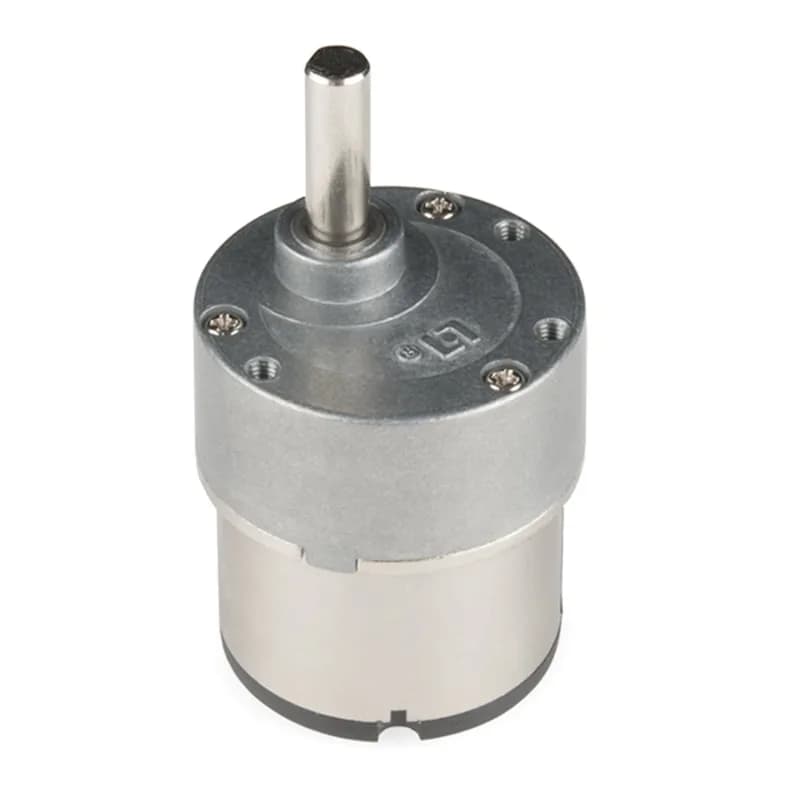

Стандартный мотор-редуктор - 30 об/мин (3-12В)

Name: Стандартный мотор-редуктор - 30 об/мин (3-12В)
Brand: SparkFun
SKU: SF-ROB-12532
Price: 5847 RUB
Availability: OutOfStock

5 847 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: SparkFun
Модель: Standard Gearmotor - 30 RPM (3-12V)
Артикул: SF-ROB-12532
Категория: Моторы, сервоприводы, редукторы
Тип: Motor / Actuator

Описание

Прочный стандартный мотор-редуктор с цельнометаллическими шестернями и передаточным числом 100:1, обеспечивающий 30 об/мин и крутящий момент 137 унций на дюйм (~0,97 Н·м) при напряжении 12 В. D-вал диаметром 6 мм приводит в движение колеса, шестерни и другие вращающиеся механизмы. Работает в диапазоне 3–12 В и является реверсивным по постоянному току. Основные характеристики Цельнометаллические шестерни – Прочная конструкция для требовательных применений Передаточное число 100:1 – Высокий крутящий момент на низкой скорости 6 мм D-Sha

Характеристики

Тип	Motor / Actuator
Напряжение питания	3-12 В
Производитель	SparkFun

О товаре

Купить Стандартный мотор-редуктор - 30 об/мин (3-12В) производства SparkFun (модель Standard Gearmotor - 30 RPM (3-12V)).

Развернуть текст

Моторы, сервоприводы, редукторы: Тип: Motor / Actuator; Напряжение питания: 3-12 В; Производитель: SparkFun. Товар под заказ, цена 5 847 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
