Seeed Studio

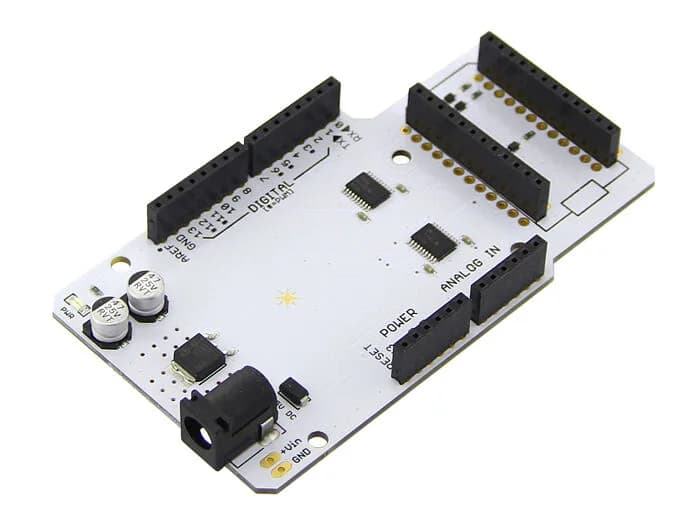

Щит Щит для искрового ядра

Name: Щит Щит для искрового ядра
Brand: Seeed Studio
SKU: 103990032
Price: 2127 RUB
Availability: InStock

2 127 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой.

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Shield Shield for Spark Core
Артикул: 103990032
Категория: Платы расширения (HAT/Shield/Breakout)
\t\t\t\t\tArduino pin: \t\t\t\t\tSpark Core pin

Описание

Spark Core — это Arduino-совместимая облачная платформа разработки с поддержкой Wi-Fi, которая упрощает создание подключенного к Интернету оборудования.

Характеристики

\t\t\t\t\tArduino pin	\t\t\t\t\tSpark Core pin
\t\t\t\t\t0	\t\t\t\t\tRX
\t\t\t\t\t1	\t\t\t\t\tTX
\t\t\t\t\t2	\t\t\t\t\tD2
\t\t\t\t\t3	\t\t\t\t\tD0
\t\t\t\t\t4	\t\t\t\t\tD3
\t\t\t\t\t5	\t\t\t\t\tD1
\t\t\t\t\t6	\t\t\t\t\tA7
\t\t\t\t\t7	\t\t\t\t\tD4
\t\t\t\t\t8	\t\t\t\t\tD5
\t\t\t\t\t9	\t\t\t\t\tD6
\t\t\t\t\t10	\t\t\t\t\tA2
\t\t\t\t\t11	\t\t\t\t\tA5
\t\t\t\t\t12	\t\t\t\t\tA4
\t\t\t\t\t13	\t\t\t\t\tA3
\t\t\t\t\tA0	\t\t\t\t\tA0
\t\t\t\t\tA1	\t\t\t\t\tA1
\t\t\t\t\tA2	\t\t\t\t\tA6
Dimensions	170mm x140mm x15mm
Weight	G.W 35g
Battery	Exclude
HSCODE	8517709000
USHSCODE	8517710000
UPC	841454103226
COO	CHINA

Сравнение с аналогами

Характеристика

\t\t\t\t\tArduino pin	\t\t\t\t\tSpark Core pin	—	—
\t\t\t\t\t0	\t\t\t\t\tRX	—	—
\t\t\t\t\t1	\t\t\t\t\tTX	—	—
\t\t\t\t\t2	\t\t\t\t\tD2	—	—
\t\t\t\t\t3	\t\t\t\t\tD0	—	—
\t\t\t\t\t4	\t\t\t\t\tD3	—	—
\t\t\t\t\t5	\t\t\t\t\tD1	—	—
\t\t\t\t\t6	\t\t\t\t\tA7	—	—
\t\t\t\t\t7	\t\t\t\t\tD4	—	—
\t\t\t\t\t8	\t\t\t\t\tD5	—	—
\t\t\t\t\t9	\t\t\t\t\tD6	—	—
\t\t\t\t\t10	\t\t\t\t\tA2	—	—
