Seeed Studio

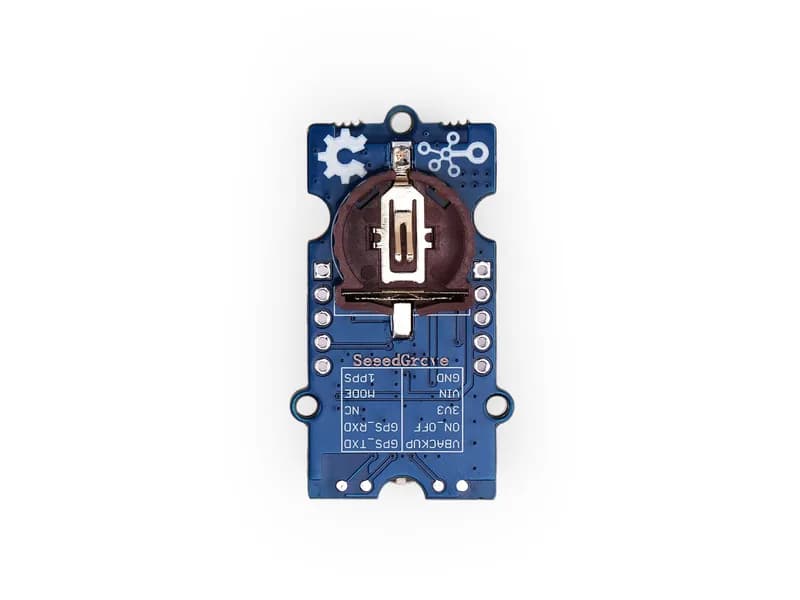

SeeedGrove - GPS (Air530Z),местоположение GPS, связь на большие расстояния

Name: SeeedGrove - GPS (Air530Z),местоположение GPS, связь на большие расстояния
Brand: Seeed Studio
SKU: 109020022
Price: 1170 RUB
Availability: InStock

1 170 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: SeeedGrove - GPS (Air530Z),GPS location, Long-distance communication
Артикул: 109020022
Категория: Беспроводные модули
parameters: values

Описание

SeeedGrove-GPS (Air530Z) — это высокопроизводительный, высокоинтегрированный многорежимный модуль спутникового позиционирования и навигации, поддерживающий множество систем определения местоположения, таких как GPS/Beidou/Galileo и т. д.

Характеристики

parameters	values
Supply voltage	3.3V/5V
Working current	up to 60mA
Interface	UART
Time of warm start	1s
Time of cold boot	32s
Working Temperature	-30C-85°C
Storage Temperature	-55°C-100°C
Humidity	5%-95%
Time of Positioning	Pure hardware cold start
Pure hardware hot start	<1S
Pure hardware recapture	<1S
Software-assisted A-GNSS	<5S
Sensitivity	Cold start
Hot Start	-156dBm
Recapture	-160dBm
Track	-162dBm
Accuracy	Horizontal positioning accuracy
High positioning accuracy	3.5m
Time transfer accuracy	30ns
Consumption	Capture current value@3.3V
Tracking current value@3.3V	29.2mA
Low power mode@3.3V	0.85mA
Ultra-low-power mode@3.3V	31uA

Сравнение с аналогами

Инженерный разбор

Характеристика	SeeedGrove - GPS (Air530Z),местоположение GPS, связь на большие расстояния	micro:Maqueen Механик - Толчок
parameters	values	—
Supply voltage	3.3V/5V	—
Working current	up to 60mA	—
Interface	UART	—
Time of warm start	1s	—
Time of cold boot	32s	—
Working Temperature	-30C-85°C	—
Storage Temperature	-55°C-100°C	—
Humidity	5%-95%	—
Time of Positioning	Pure hardware cold start	—
Pure hardware hot start	<1S	—
Pure hardware recapture	<1S	—

Рабочее напряжение устройства составляет 3.3V/5V, что позволяет использовать его в различных проектных решениях, требующих низковольтного питания. Рабочий ток до 60mA указывает на относительную энергоэффективность устройства при активной работе, сохраняя при этом возможность использования в системах с ограниченными ресурсами.

Время холодного старта устройства достигает 32 секунд, что ограничивает его использование в ситуациях, требующих мгновенного реагирования. В то же время время горячего старта составляет менее 1 секунды, что позволяет быстро получать данные о местоположении после кратковременного отключения питания. Рабочая температура в пределах от -30°C до 85°C открывает возможность эксплуатации в разнообразных климатических условиях.

Чувствительность устройства варьируется от -156dBm при горячем старте до -162dBm в режиме трекинга, что обеспечит стабильное получение сигналов в сложных условиях. Высокая позиционная точность до 3.5 метров является значительным преимуществом, что делает его подходящим для задач, требующих высокой точности геолокации. В условиях низкого энергопотребления низкопотребляющий режим составляет 0.85mA, а ультратонкий режим — всего 31µA, что является большим плюсом для портативных решений.
