Seeed Studio

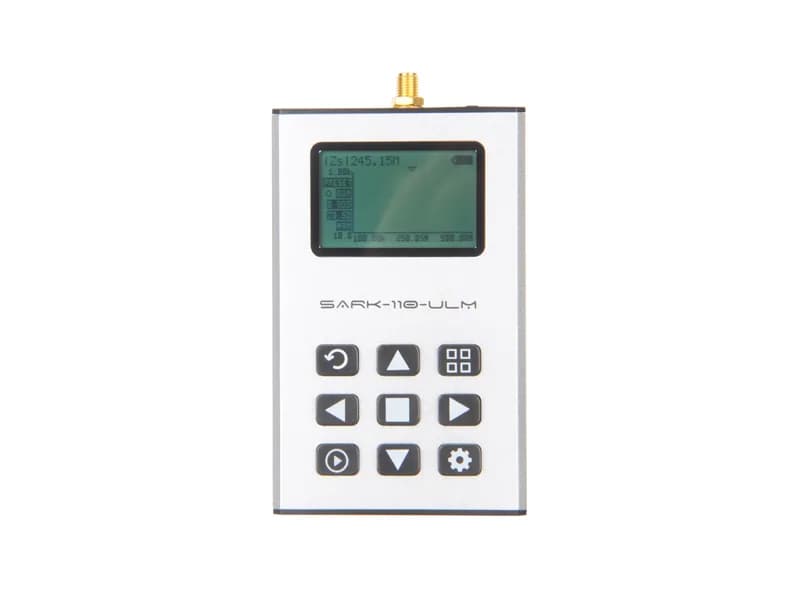

Антенный анализатор САРК-110-УЛМ

Name: Антенный анализатор САРК-110-УЛМ
Brand: Seeed Studio
SKU: 113990374
Price: 25737 RUB
Availability: InStock

25 737 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: SARK-110-ULM Antenna Analyzer
Артикул: 113990374
Категория: Разъёмы, хедеры, антенны
Feature: SARK-110

Описание

SARK-110-ULM Antenna Analyzer от Seeed Studio. Модуль для промышленного IoT и Edge AI.

Характеристики

Feature	SARK-110
Display	3”Color 400 x 200 pixels
Frequency range	0.1 – 230 MHz 1-Hz resolution +- 30-ppm stability
Output signal shape	Sinusoidal
Output power (measurements)	≈-12 dBm
Output power (signal generator)	Programmable from -73 to -10 dBm
Test port connector type	MCX (included MCX to SMA adaptor)
Measured parameters	VSWR, Rs, Xs, Rp, Xp, \|Zs\|, <Zs, RL, CL, \|Rho\|, <Rho, %Ref PWR, Q, Cs, Cp, Ls, Lp
Reactance sign measurement	Yes
Narrowband detectors	Two narrowband detectors Two 12-bit ADCs

Сравнение с аналогами

Характеристика	Антенный анализатор САРК-110-УЛМ	RF Explorer WSUB1G PLUS - тонкий
Feature	SARK-110	—
Display	3”Color 400 x 200 pixels	—
Frequency range	0.1 – 230 MHz 1-Hz resolution +- 30-ppm stability	—

Инженерный разбор

Output signal shape	Sinusoidal	—

Output power (measurements)	≈-12 dBm	—

Output power (signal generator)	Programmable from -73 to -10 dBm	—

Test port connector type	MCX (included MCX to SMA adaptor)	—

Measured parameters	VSWR, Rs, Xs, Rp, Xp, \|Zs\|, <Zs, RL, CL, \|Rho\|, <Rho, %Ref PWR, Q, Cs, Cp, Ls, Lp	—

Reactance sign measurement	Yes	—

Narrowband detectors	Two narrowband detectors Two 12-bit ADCs	—

Анализатор антенн SARK-110 имеет частотный диапазон от 0.1 до 230 MHz с разрешением 1 Гц и стабильностью +- 30 ppm. Это означает, что устройство может проводить детальные измерения в широком диапазоне частот, что позволяет работать с различными антеннами и параметрами настройки. В сравнение с аналогами, устройство демонстрирует широкий диапазон, подходящий для многих приложений в области радиочастотного анализа.

Выходная мощность для измерений составляет примерно -12 дБм, а для генератора сигналов — программируемая мощность от -73 до -10 дБм. Эти значения показывают, что устройство может генерировать сигналы на достаточно низком уровне, что важно для тестирования антенн, не вызывая их повреждение. Это также указывает на возможность настройки выходной мощности в зависимости от задач, что может быть важно для специфических испытаний.

Анализатор оснащен двухканальными узкополосными детекторами с 12-битными АЦП, что позволяет проводить точные измерения параметров, таких как VSWR, Rs и Xs, среди других. Наличие двух детекторов усиливает возможности устройства в обработке сигналов и повышает надежность получаемых данных. Это полезно в ситуациях, требующих высокой точности, при анализе характеристик антенн и параметров цепей.
