Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

DFRobot

Комплект мотора с резиновыми колесами

Name: Комплект мотора с резиновыми колесами
Brand: DFRobot
SKU: DF-KIT0085
Price: 22046 RUB
Availability: InStock

22 046 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: DFRobot
Модель: Rubber Wheel Motor Kit
Артикул: DF-KIT0085
Категория: Моторы, сервоприводы, редукторы
Тип: Motor / Actuator

Описание

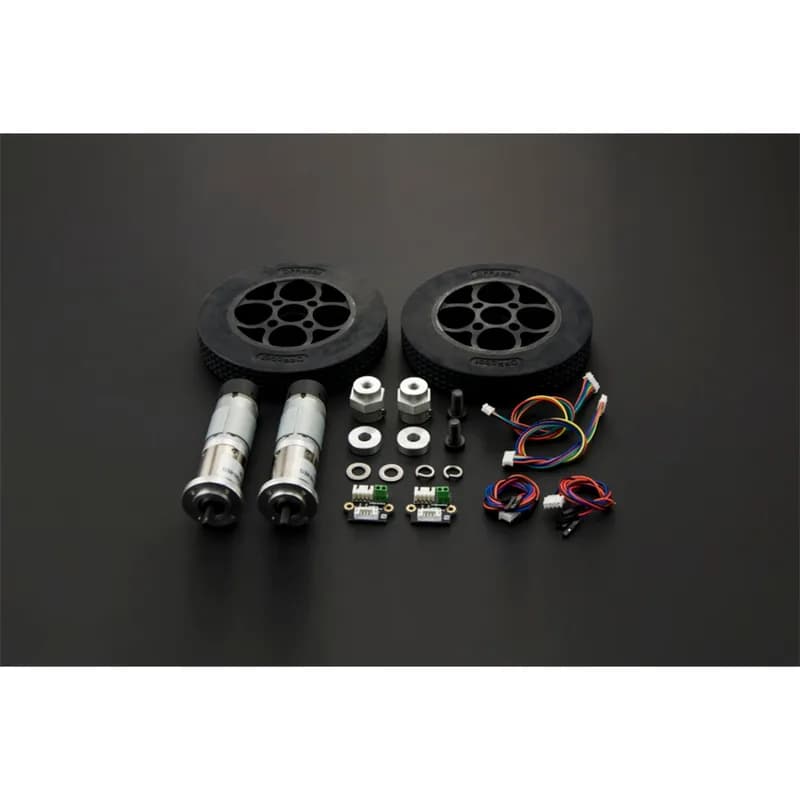

Это качественный комплект для домашних роботов, особенно для нашей платформы для роботов для ухода за домом, поставляется с малошумным двигателем постоянного тока 12 В, 146 об/мин, энкодером и резиновым колесом 136x24 мм (пара). 12 В, малошумный двигатель постоянного тока, 146 об/мин, с энкодером. Один из наших любимых высококачественных двигателей постоянного тока, изготовленных по индивидуальному заказу. Низкий уровень шума, высокий выходной крутящий момент со встроенным оптическим энкодером. Оптический энкодер выдает 663 импульса на оборот, что позволяет считывать 0,54 d.

Характеристики

Тип	Motor / Actuator
Напряжение питания	12 В
Производитель	DFRobot

О товаре

Комплект мотора с резиновыми колесами — в наличии в каталоге Моторы, сервоприводы, редукторы бренда DFRobot, модель Rubber Wheel Motor Kit.

Развернуть текст

Технические параметры: Тип: Motor / Actuator; Напряжение питания: 12 В; Производитель: DFRobot. Цена — 22 046 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
