Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Robocraze

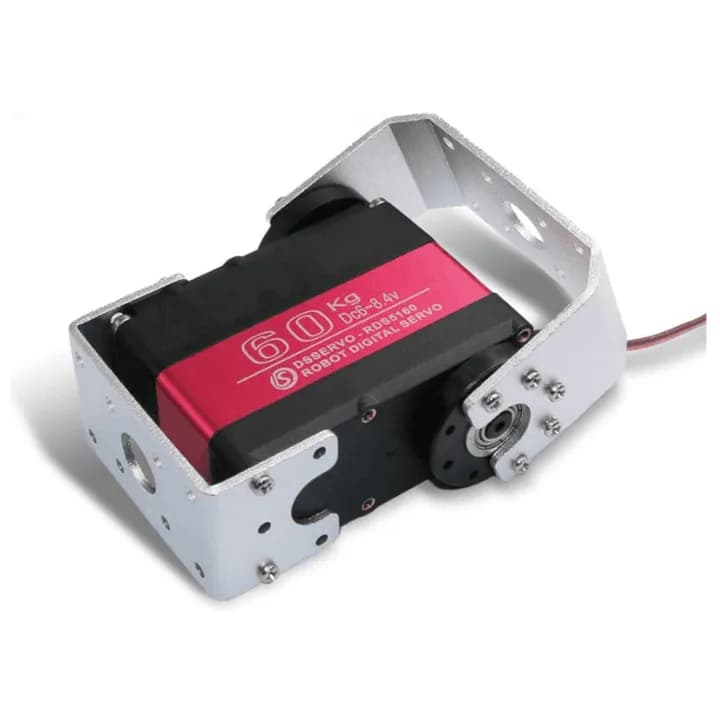

Сервопривод робота 60 кг RDS5160 Цифровой серводвигатель с металлической шестерней, 180 градусов с зажимом

Name: Сервопривод робота 60 кг RDS5160 Цифровой серводвигатель с металлической шестерней, 180 градусов с зажимом
Brand: Robocraze
SKU: TIFMC0183
Price: 5764 RUB
Availability: PreOrder

5 764 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Robocraze
Модель: Robot Servo 60kg RDS5160 Metal Gear Digital servo Motor 180 Degree with Clamp
Артикул: TIFMC0183
Категория: Моторы, сервоприводы, редукторы
Тип: Motor / Actuator

Описание

Сервопривод робота, 60 кг RDS5160 Цифровой серводвигатель с металлической передачей, 180 градусов с зажимом DS5160 — это высококачественный серводвигатель с крутящим моментом до 60 кг. Подходит для применений с высоким крутящим моментом, таких как манипуляторы роботов, захваты, управление закрылками в радиоуправляемых самолетах, рулевое управление в радиоуправляемых автомобилях или в качестве механического привода общего назначения. Улучшенный сервопривод DS5160 имеет более высокий крутящий момент и скорость, чем стандартный DS5160 Se.

Гайд: как выбрать Электромеханика — критерии, интерфейсы и типичные ошибки

Характеристики

Тип	Motor / Actuator
Угол обзора	180°
Производитель	Robocraze

О товаре

Сервопривод робота 60 кг RDS5160 Цифровой серводвигатель с металлической шестерней, 180 градусов с зажимом: Моторы, сервоприводы, редукторы.

Развернуть текст

Производитель — Robocraze, модель Robot Servo 60kg RDS5160 Metal Gear Digital servo Motor 180 Degree with Clamp. Среди характеристик: Тип: Motor / Actuator; Угол обзора: 180°; Производитель: Robocraze. Цена — 5 765 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
