Seeed Studio

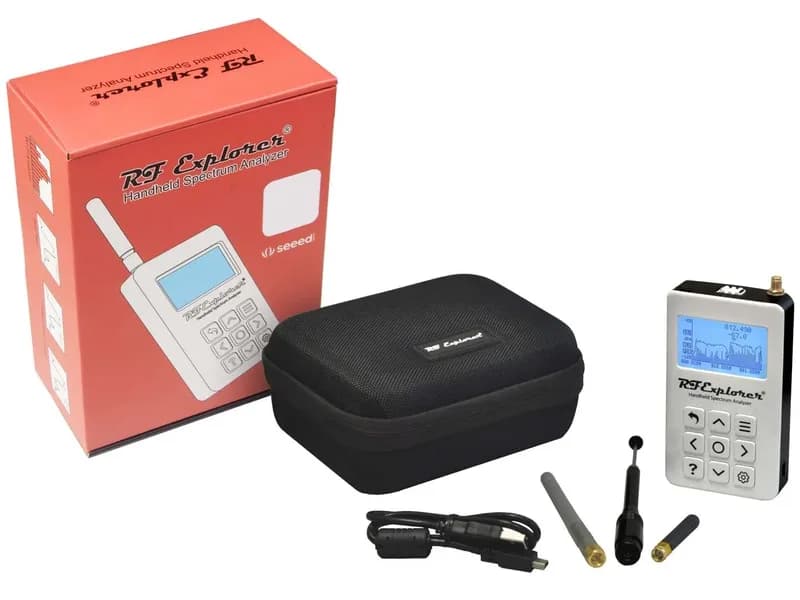

RF Explorer 6G WB PLUS - Тонкие анализаторы спектра

Name: RF Explorer 6G WB PLUS - Тонкие анализаторы спектра
Brand: Seeed Studio
SKU: 114992756
Price: 42434 RUB
Availability: InStock

42 434 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: RF Explorer 6G WB PLUS - Slim Spectrum Analyzers
Артикул: 114992756
Категория: Беспроводные модули
Frequency Band: 15MHz – 6100MHz Upgrade Option available 7.5GHz

Описание

RF Explorer 6G WB+ — это мощная модель анализатора спектра, охватывающая весь диапазон частот 6 ГГц, начиная с 15 МГц до 6,1 ГГц без пропусков и ограничений и до 7,5 ГГц при наличии дополнительной лицензии. Эта модель заменяет стандартную модель RF Explorer 6G Combo. Новый дизайн SLIM предлагает выдающийся прочный корпус с прочным металлическим корпусом и блестящей лакированной краской, более удобный разъем USB сбоку и большую емкость внутреннего аккумулятора. Этот продукт является результатом сотрудничества Seeed Studio и RF Explorer.

Характеристики

Display
Frequency Band	15MHz – 6100MHz Upgrade Option available 7.5GHz
Frequency Span	2 – 960MHz in a single sweep Upgrade Option available 3GHz Span
Internal Selectable LNA Gain	25dB
Internal selectable Attenuators	30dB and 60dB
Supporting OS	Windows, Linux and MacOS X
Resolution Bandwidth (RBW)	automatic 2.6Khz to 600Khz
Frequency Resolution	1Khz
Frequency stability and accuracy (typical)	+-1.0ppm
Amplitude Stability and Accuracy (typical)	+-3dBm
Amplitude Resolution	0.5dBm
Dynamic Range	-125dBm to 10dBm
Absolute Max Input Power	+30dBm
Average Noise Level (typical LNA)	-125dBm
Wifi Analyzing Range	2.4GHz and 5GHz bands
Antenna Included	2.4/5GHz dual-band antenna UHF 400-900MHz rubber duck articulated antenna Wideband 144/433MHz dual band telescopic antenna
SMA	Standard 50 ohms connectors
Battery	Internal Lithium-Ion 1800mA/h rechargeable battery

Инженерный разбор

Частотный диапазон устройства составляет 15MHz – 6100MHz с опцией обновления до 7.5GHz, что позволяет анализировать широкий спектр сигналов в различных диапазонах. Диапазон частот в одном сканировании составляет 2 – 960MHz с возможностью увеличения до 3GHz, предоставляя возможность более детального анализа в требуемых пределах.

Устройство обеспечивает максимальную входную мощность до +30dBm, что позволяет эффективно обрабатывать сигналы с высоким уровнем мощности. Динамический диапазон от -125dBm до +10dBm указывает на его способность различать слабые и сильные сигналы, что делает его подходящим для профессионального использования. С разрешением частоты 1KHz пользователи могут ожидать высокую точность в определении частотных характеристик.

Время автономной работы устройства поддерживается внутренней батареей емкостью 1800mA/h, что, в свою очередь, обеспечивает мобильность при проведении измерений. Для отображения информации используется LCD-разрешение 128x64 пикселей, что позволяет удобно воспринимать информацию. Устройство также укомплектовано несколькими антеннами, включая двухдиапазонную антенну для 2.4GHz и 5GHz, что расширяет его функциональные возможности в анализе Wi-Fi сигналов.
