Seeed Studio

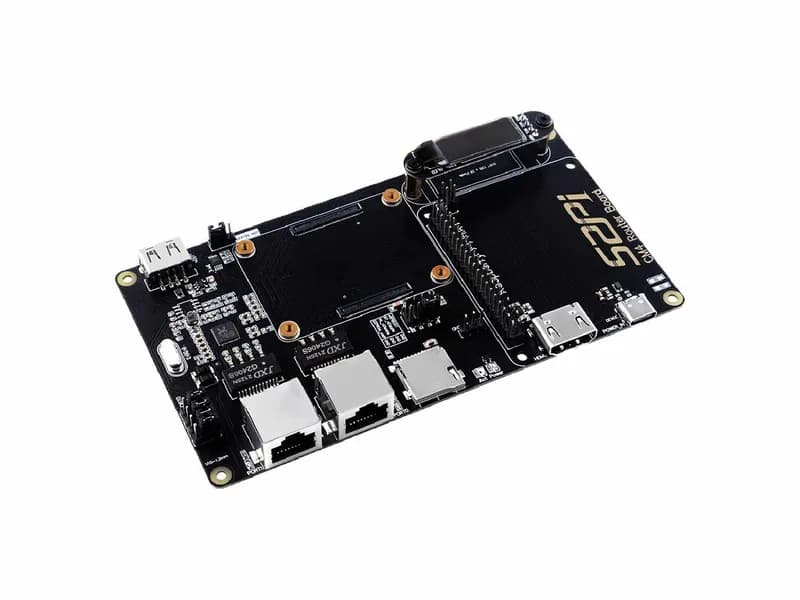

Плата маршрутизатора Raspberry Pi для модуля CM4 (с двумя полноскоростными гигабитными сетевыми портами, низкой стоимостью, Wi-Fi и работой в качестве маршрутизатора с Openwrt)

Name: Плата маршрутизатора Raspberry Pi для модуля CM4 (с двумя полноскоростными гигабитными сетевыми портами, низкой стоимостью, Wi-Fi и работой в качестве маршрутизатора с Openwrt)
Brand: Seeed Studio
SKU: 103110042
Price: 5839 RUB
Availability: InStock

5 839 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Raspberry Pi Router Board for CM4 module (with two full-speed gigabit network ports, low cost, Wifi and working as a router with Openwrt)
Артикул: 103110042

Описание

Плата маршрутизатора CM4 — это плата расширения на основе вычислительного модуля Raspberry Pi 4. Она содержит два полноскоростных гигабитных сетевых порта Raspberry Pi CM4, а микросхема контроллера «RTL8111E» обеспечивает лучшую производительность, меньшую загрузку процессора и более высокую стабильность в течение длительного времени работы по сравнению с сетевой картой USB.

Характеристики

Compatible Module	Raspberry Pi Compute Module 4 series
POE HAT	Support POE HAT to supply power to the board Support POE HAT for external power supply
Interfaces	Full-speed dual gigabit network interface Master-slave dual USB2.0 interface Micro SD card slot used to support non-eMMC version of CM4 Standard HDMI video output interface 5V DC fan interface(Support controlling via PWM signal)
Ethernet	High-performance Gigabit ethernet controller RTL8111E chip, JXD 2111x G2406s chip as an isolation transformer Port0: Compute Module 4 Built-In Port1: PCI Express 1000BASE-T NIC
GPIO	40Pin GPIO compatible with Raspberry Pi
Power Supply	USB-C(Type-C) 5V/3A interface
Operating Temperature	0℃~80℃
Dimension	146 x 80mm
CM4 router board	1
HSCODE	8543909000
USHSCODE	8543903500
EUHSCODE	8471707000
COO	CHINA

Инженерный разбор

Два сетевых порта построены на разной основе: Port0 встроен в Compute Module 4, а Port1 — это PCI Express 1000BASE-T NIC на контроллере RTL8111E с микросхемой JXD 2111x G2406s в роли изолирующего трансформатора. Это полноскоростной двойной гигабитный интерфейс, что определяет пропускную способность каждого порта на уровне Gigabit.

Питание подаётся через USB-C 5V/3A — это верхний предел потребляемого тока по линии. Рабочий диапазон температур 0℃~80℃ задаёт условия эксплуатации, выход за которые не предусмотрен спецификацией. Габариты платы 146 x 80mm.

Разъём GPIO на 40 контактов совместим по раскладке с Raspberry Pi. Есть master-slave двойной USB2.0, слот micro SD для версий CM4 без eMMC, HDMI-видеовыход и 5V-разъём вентилятора с управлением по PWM. Поддерживается POE HAT для внешнего питания платы. Совместимый модуль — серия Raspberry Pi Compute Module 4.
