Каталог/Электромеханика/Моторы, сервоприводы, редукторы/PWM регулятор скорости двигателя постоянного тока 5A 3V-35V функция переключателя управления скоростью | ШИМ-контроллер скорости двигателя 1803BK | Регулятор скорости двигателя постоянного тока ШИМ-регулятор 6 В-28 В Модуль переключателя | ZKMG DC5-30В 5А с ЖК-дисплеем | 6В-60В 30А ШИМ светодиодный цифровой

Others

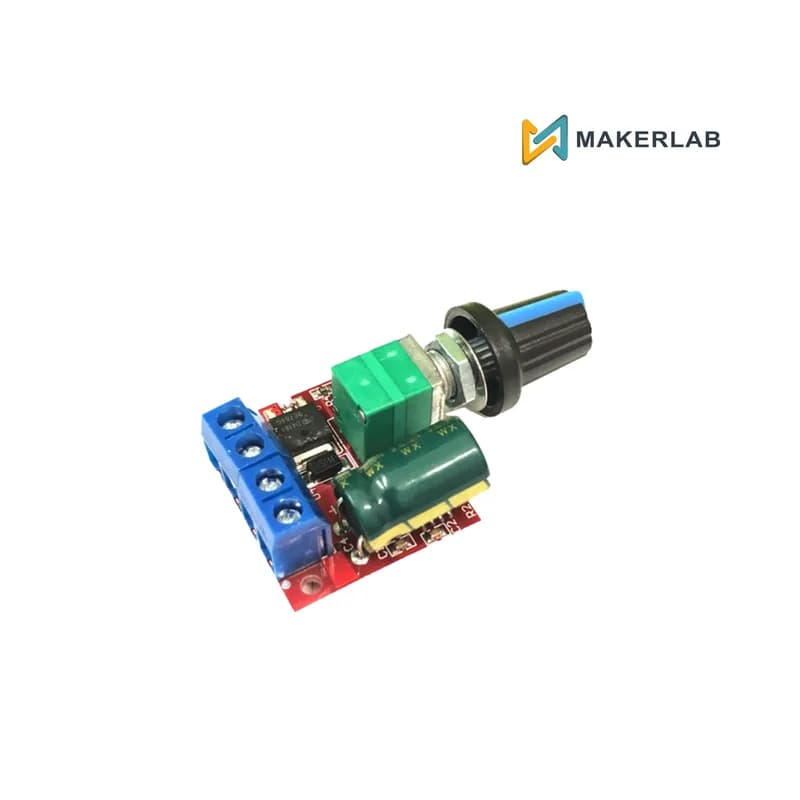

PWM регулятор скорости двигателя постоянного тока 5A 3V-35V функция переключателя управления скоростью | ШИМ-контроллер скорости двигателя 1803BK | Регулятор скорости двигателя постоянного тока ШИМ-регулятор 6 В-28 В Модуль переключателя | ZKMG DC5-30В 5А с ЖК-дисплеем | 6В-60В 30А ШИМ светодиодный цифровой

Brand: Others
SKU: MLE02948
Price: 63 RUB
Availability: InStock

63 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе

Описание

RED PWM Параметры продукта: Рабочее напряжение: 4,5–35 В постоянного тока Выходной ток: 0–5 А Выходная мощность: 90 Вт (максимум) Ток покоя: 7 мкА (режим ожидания) Рабочий цикл ШИМ: 1 % – 100 % Частота ШИМ: 20 кГц Размер: длина 30 мм × ширина 26 мм (без ручки) × высота 14 мм Вес: 0,013 кг Меры предосторожности: Вход регулятора двигателя постоянного тока — постоянный ток, не подключен напрямую к переменному току (например: бытовое напряжение 220 В переменного тока), в противном случае

Характеристики

Color	Red 5A 3V-35V, Green 2A 1.8V-15V, BLACK 3A 6V-28V, w/ LCD 5A 5V-30V, LEDdigital 30A 6-60V
Напряжение питания	3 В
Производитель	Others

О товаре

PWM регулятор скорости двигателя постоянного тока 5A 3V-35V функция переключателя управления скоростью | ШИМ-контроллер скорости двигателя 1803BK | Регулятор скорости двигателя постоянного тока ШИМ-регулятор 6 В-28 В Модуль переключателя | ZKMG DC5-30В 5А с ЖК-дисплеем | 6В-60В 30А ШИМ светодиодный цифровой — Моторы, сервоприводы, редукторы от Others, модель PWM DC Motor Speed Regulator 5A 3V-35V Speed Control Switch Function | PWM 1803BK Motor Speed Controller | DC Motor Speed Controller PWM Regulator 6V-28V Switch Module | ZKMG DC5-30V 5A with LCD | 6V-60V 30A PWM LED Digital.

Развернуть текст

8V-15V, BLACK 3A 6V-28V, w/ LCD 5A 5V-30V, LEDdigital 30A 6-60V; Напряжение питания: 3 В; Производитель: Others. Цена — 63 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
