Seeed Studio

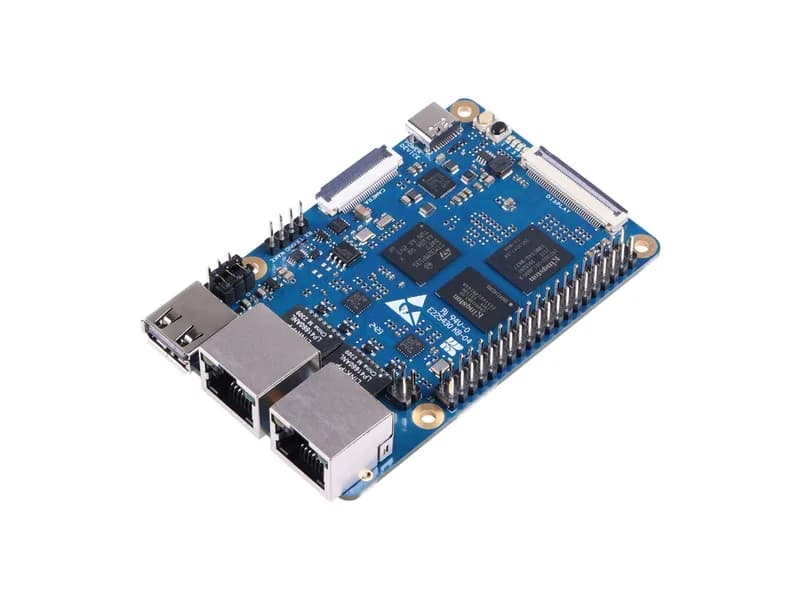

ODYSSEY- STM32MP135D с eMMC, Cortex-A7 STM32, ОС Yocto/Buildroot, портами Ethernet с WoL, USB Type-A, CSI, LCD, 4 ГБ DRAM, держателем TF-карты, PoE

Name: ODYSSEY- STM32MP135D с eMMC, Cortex-A7 STM32, ОС Yocto/Buildroot, портами Ethernet с WoL, USB Type-A, CSI, LCD, 4 ГБ DRAM, держателем TF-карты, PoE
Brand: Seeed Studio
SKU: 102110859
Price: 4253 RUB
Availability: InStock

4 253 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: ODYSSEY- STM32MP135D with eMMC, Cortex-A7 STM32, Yocto/Buildroot OS, Ethernet ports with WoL, USB Type-A, CSI, LCD, 4Gb DRAM, TF card holder, PoE

Описание

Это компактный одноплатный компьютер STM32, поддерживающий несколько операционных систем и предлагающий множество подключений, с эффективной передачей данных и гибким электропитанием, масштабируемой емкостью хранилища.

Характеристики

Processor	32-bit Arm Cortex-A7 STM32 MPU
Operating System	Yocto, Buildroot
Connectivity	2x 10/100M ports, ETH0 supports WoL function, 1x USB Type-A, 1x CSI 30p FPC Connector, 1x LCD 40p FPC Connector, 40-pin GPIO
Storage	Kingston 4Gb DRAM, additional TF card holder for up to 32GB, 4GB eMMC
Power Supply	PoE through Ethernet, power supply through Type-C
Bare Board Dimension	85x56x17mm
Board Weight	G.W 36g
ODYSSEY- STM32MP135D eMMC version	x1

Инженерный разбор

Процессор 32-bit Arm Cortex-A7 STM32 MPU, ОС Yocto и Buildroot. Память: Kingston 4Gb DRAM плюс 4GB eMMC, дополнительно слот TF card на up to 32GB. 4Gb DRAM и 4GB eMMC задают рабочий и системный объёмы, а 32GB на TF-карте расширяют хранилище.

Связь: 2x 10/100M порта, причём ETH0 поддерживает WoL; 1x USB Type-A, 1x CSI 30p FPC, 1x LCD 40p FPC, 40-pin GPIO. Два порта 10/100M позволяют разнести сети, разъёмы CSI и LCD выводят камеру и дисплей по FPC-шлейфам.

Питание через PoE по Ethernet или через Type-C — два независимых ввода питания. Габариты платы 85x56x17mm, вес G.W 36g. В поставке версия с eMMC x1.
