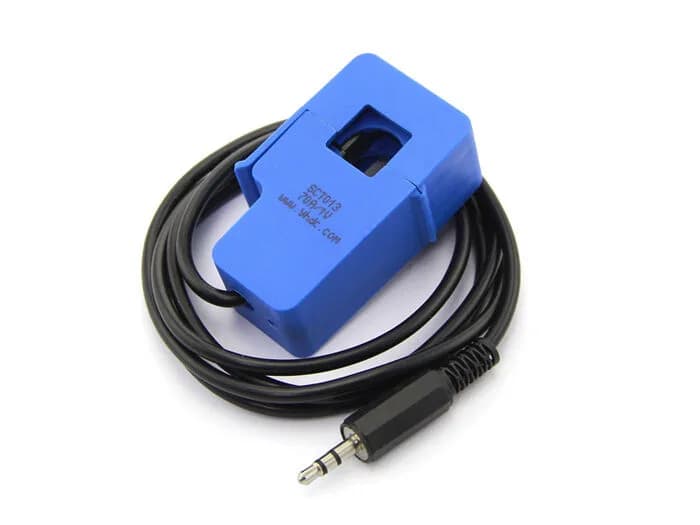

Неинвазивный трансформатор переменного тока 70А-1В

Name: Неинвазивный трансформатор переменного тока 70А-1В
Brand: Seeed Studio
SKU: 101990065
Price: 1101 RUB
Availability: PreOrder

1 101 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: Seeed Studio
Модель: Non-invasive AC Current Transformer 70A-1V
Артикул: 101990065
Категория: Промышленные датчики
Product: Non-invasive AC Current Transformer 70A-1V

Описание

Non-invasive AC Current Transformer 70A-1V (Seeed Studio) — AI отладочные платы. Параметры: Напряжение питания: 1 В. Цена 734 ₽, в наличии.

Гайд: как выбрать Датчики — критерии, интерфейсы и типичные ошибки

Характеристики

Product	Non-invasive AC Current Transformer 70A-1V
Rated Input	70A AC
Rated Output	1V
Accuracy	1%
Work Temperature	-25℃~+70℃
Dielectric Strength(Output/Housing)	AC 3.5KV/1min 50Hz
Waterproof Grade	IP00

Сравнение с аналогами

Характеристика	Неинвазивный трансформатор переменного тока 70А-1В	Неинвазивный трансформатор переменного тока 60А-1В	Неинвазивный трансформатор переменного тока 5А-1В
Product	Non-invasive AC Current Transformer 70A-1V	Non-invasive AC Current Transformer 60A-1V	Non-invasive AC Current Transformer 5A-1V
Rated Input	70A AC	60A AC	5A AC
Rated Output	1V	1V	1V
Accuracy	1%	1%	1%
Work Temperature	-25℃~+70℃	-25℃~+70℃	-25℃~+70℃
Dielectric Strength(Output/Housing)	AC 3.5KV/1min 50Hz	AC 3.5KV/1min 50Hz	AC 3.5KV/1min 50Hz
Waterproof Grade	IP00	IP00	IP00

Инженерный разбор

Трансформатор рассчитан на входной переменный ток 70 A AC и выдаёт 1 V на номинале: это соответствует коэффициенту преобразования около 14,3 мВ/А. При заявленной точности 1% погрешность на уровне 70 A может составлять до 0,7 A, поэтому изделие подходит для контроля нагрузки, где допустима такая ошибка измерения.

Рабочий диапазон температуры от -25℃ до +70℃ задаёт ограничения по размещению: за пределами этих значений точность 1% не гарантируется указанными характеристиками. Степень защиты IP00 означает отсутствие защиты оболочки от пыли и воды, поэтому датчик нужно устанавливать внутри защищённого корпуса. Электрическая прочность между выходом и корпусом указана как AC 3,5 kV в течение 1 min при 50 Hz — это параметр изоляционного испытания, а не рабочее выходное напряжение, которое составляет 1 V.

О товаре

Неинвазивный трансформатор переменного тока 70А-1В: Промышленные датчики.

Развернуть текст

Производитель — Seeed Studio, модель Non-invasive AC Current Transformer 70A-1V. Среди характеристик: Напряжение питания: 1 В; Производитель: Seeed Studio. Цена — 1 101 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
